Đồng hồ nhiệt độ

Đồng hồ nhiệt độ là thiết bị không thể thiếu trong những hệ thống cần theo dõi và kiểm soát nhiệt liên tục như đường ống hơi, lò hơi, lò nung nhiệt luyện, buồng sấy, bồn thanh trùng F&B và tủ điện công nghiệp. Tùy yêu cầu, doanh nghiệp có thể sử dụng dạng cơ để quan sát nhanh tại hiện trường hoặc dạng điện tử để nhận tín hiệu từ Pt100, Thermocouple can K và các loại cảm biến nhiệt tương thích, sau đó điều khiển PID hoặc kết nối với PLC, BMS, SCADA. Đại Dương Group cung cấp các dòng đồng hồ đo nhiệt độ, đồng hồ điều khiển nhiệt độ và bộ hiển thị nhiệt từ TOHO Electronics, TAKAWA Electronics, NOVUS Automation và Watanabe Electric Industry, kèm tư vấn cấu hình và hỗ trợ kỹ thuật cho dự án trên toàn quốc.

Đồng hồ nhiệt độ là gì?

Đồng hồ nhiệt độ (Temperature Gauge/Temperature Indicator & Controller) là thiết bị dùng để đo, hiển thị nhiệt độ của môi chất hoặc môi trường tại một vị trí xác định trong hệ thống. Tùy cấu tạo, sản phẩm có thể chỉ thực hiện chức năng hiển thị giá trị nhiệt tại chỗ hoặc nhận tín hiệu từ cảm biến Pt100, can K (Thermocouple Type K) và các loại input khác để hiển thị, cảnh báo hoặc điều khiển theo giá trị cài đặt. Vì vậy, cần phân biệt rõ đồng hồ chỉ thị nhiệt độ với bộ điều khiển nhiệt độ, đặc biệt khi thiết kế tủ điện hoặc hệ thống tự động hóa.

Nguyên lý hoạt động của đồng hồ nhiệt độ

Với đồng hồ nhiệt độ dạng cơ, cơ cấu đo hoạt động dựa trên sự thay đổi của vật liệu hoặc môi chất khi nhiệt độ biến đổi. Loại Bimetal sử dụng sự giãn nở nhiệt khác nhau giữa hai vật liệu liên kết với nhau để tạo chuyển động quay của kim, trong khi thermometer dạng gas-actuated hoặc liquid-filled sử dụng sự thay đổi áp suất hoặc thể tích của môi chất trong hệ thống đo để tác động lên cơ cấu chỉ thị. Ưu điểm của nhóm này là cấu tạo đơn giản, không cần nguồn điện và có thể quan sát trực tiếp tại vị trí lắp.

• Bimetal: Sử dụng biến dạng nhiệt của hai vật liệu để tạo chuyển động cho kim chỉ thị.

• Gas-actuated: Dựa trên sự thay đổi áp suất của môi chất khi nhiệt độ thay đổi.

• Liquid-filled: Sử dụng sự giãn nở của chất lỏng trong hệ thống đo để tạo chuyển động cơ khí.

Với đồng hồ nhiệt độ điện tử, thiết bị nhận tín hiệu từ cảm biến như Pt100, RTD hoặc Thermocouple, sau đó chuyển đổi và xử lý tín hiệu bằng mạch điện tử trước khi hiển thị trên màn hình. Trong thực tế, đồng hồ nhiệt độ Pt100 thường được lựa chọn khi cần đo ổn định và độ chính xác phù hợp trong dải nhiệt tương đối rộng, trong khi đồng hồ nhiệt độ can K thường xuất hiện trong các ứng dụng nhiệt độ cao như lò, máy gia nhiệt và dây chuyền xử lý nhiệt. Các bộ điều khiển hiện đại còn có thể thực hiện PID, ON/OFF, cảnh báo giới hạn và xuất tín hiệu Relay, SSR hoặc Analog để điều khiển thiết bị phía sau.

Phân biệt đồng hồ chỉ thị và đồng hồ điều khiển nhiệt độ

Temperature Indicator/Gauge chủ yếu phục vụ việc hiển thị nhiệt độ, giúp kỹ thuật viên quan sát nhanh trạng thái của môi chất hoặc thiết bị. Trong khi đó, Temperature Controller nhận tín hiệu từ cảm biến, so sánh với giá trị cài đặt và tạo tín hiệu điều khiển để duy trì nhiệt độ theo yêu cầu. Một số bộ điều khiển còn có chức năng cảnh báo, truyền thông và ghi nhận dữ liệu, nên thường được sử dụng trong tủ điện và hệ thống tự động hóa.

• Indicator/Gauge: Đo và hiển thị nhiệt độ tại chỗ, phù hợp với nhu cầu giám sát trực quan.

• Temperature Controller: Nhận tín hiệu Pt100, Thermocouple can K hoặc input tương thích để thực hiện điều khiển.

• Controller có truyền thông: Có thể đưa dữ liệu về PLC, HMI, SCADA hoặc hệ thống quản lý tùy model.

Việc lựa chọn giữa hai nhóm phụ thuộc vào cách hệ thống vận hành và mức độ tự động hóa cần thiết. Nếu chỉ cần theo dõi nhiệt tại đường ống, bồn hoặc máy móc, đồng hồ dạng cơ có thể đáp ứng tốt mà không cần cấp nguồn. Ngược lại, nếu cần điều khiển gia nhiệt, làm mát, cảnh báo quá nhiệt hoặc đưa dữ liệu về PLC/SCADA, nên sử dụng bộ điều khiển nhiệt điện tử có input và output phù hợp.

Phân loại đồng hồ nhiệt độ công nghiệp phổ biến

Đồng hồ nhiệt độ công nghiệp có nhiều cấu hình khác nhau, từ loại cơ lắp trực tiếp trên đường ống đến bộ điều khiển điện tử đặt trong tủ điện. Mỗi loại phù hợp với một cách đo và yêu cầu vận hành riêng, vì vậy không nên lựa chọn chỉ dựa trên kích thước mặt đồng hồ hoặc khoảng nhiệt độ. Ba nhóm dưới đây là những cấu hình thường gặp trong nhà máy, hệ thống M&E và dây chuyền sản xuất.

Đồng hồ đo nhiệt độ dạng cơ (Bimetal / Gas-actuated Thermometer)

Đồng hồ dạng cơ sử dụng cơ cấu đo nhiệt hoàn toàn hoặc chủ yếu bằng cơ khí, không cần nguồn điện để hiển thị nhiệt độ. Vỏ thường được làm từ inox hoặc vật liệu phù hợp với môi trường lắp đặt, trong đó inox 304/316 có thể được lựa chọn khi cần khả năng chống ăn mòn tốt hơn. Tùy thiết kế, thiết bị có thể sử dụng chân đứng Bottom Connection, chân sau Back Connection hoặc kết hợp với Thermowell để bảo vệ phần sensing khỏi môi chất.

• Cấu tạo: Cơ cấu đo Bimetal hoặc gas-actuated, mặt số và kim chỉ thị.

• Vật liệu: Có thể lựa chọn inox 304/316 tùy môi trường và model.

• Kiểu kết nối: Bottom connection hoặc Back connection tùy cấu hình.

• Phụ kiện: Thermowell được cân nhắc khi môi chất có áp suất, nhiệt độ hoặc tính ăn mòn cao.

Ưu điểm lớn của dòng này là đọc nhanh, cấu tạo đơn giản và hoạt động độc lập với hệ thống điện. Thiết bị phù hợp để giám sát nhiệt độ tại đường ống, bồn chứa, hệ thống nước nóng, hơi hoặc máy móc mà không cần truyền dữ liệu về tủ điều khiển. Khi môi trường có áp suất, tốc độ dòng hoặc tính ăn mòn cao, cần xem xét thêm Thermowell và vật liệu tiếp xúc để bảo vệ cơ cấu đo.

Đồng hồ nhiệt độ điện tử hiện số & điều khiển PID

Đồng hồ nhiệt độ điện tử sử dụng tín hiệu từ Pt100, RTD, Thermocouple can K hoặc các loại input tương thích để hiển thị nhiệt độ trên màn hình LED/LCD. Các kích thước mặt tủ phổ biến gồm 48×48, 72×72, 96×96 và 48×96mm, phù hợp với nhiều kiểu tủ bảng điện và máy móc công nghiệp. Tùy model, thiết bị có thể tích hợp điều khiển ON/OFF hoặc PID, cảnh báo và nhiều dạng output như Relay, SSR Drive hoặc Analog.

• Input Pt100: Thường dùng cho các ứng dụng cần đo RTD và độ ổn định phù hợp.

• Input can K: Phổ biến trong các ứng dụng nhiệt độ cao và hệ thống gia nhiệt.

• Điều khiển: ON/OFF hoặc PID tùy cấu hình.

• Output: Relay, SSR Drive, 4–20mA, 0–10V hoặc dạng khác tùy model.

• Kích thước: 48×48, 72×72, 96×96, 48×96mm là các kích thước thường gặp.

Với hệ thống gia nhiệt cần duy trì nhiệt độ ổn định, bộ điều khiển PID có thể liên tục điều chỉnh tín hiệu đầu ra dựa trên sai lệch giữa nhiệt độ thực tế và giá trị cài đặt. Output Relay thường được dùng cho các tải đóng/ngắt, SSR Drive phù hợp với bộ điều khiển công suất bán dẫn, còn 4–20mA hoặc 0–10V có thể dùng để truyền tín hiệu đến thiết bị điều khiển khác. Cấu hình cụ thể cần lựa chọn theo loại cảm biến, tải điều khiển và kiến trúc của tủ điện.

Đồng hồ đo nhiệt độ tiếp điểm điện (Electric Contact Thermometer)

Electric Contact Thermometer kết hợp chức năng chỉ thị nhiệt độ với tiếp điểm điện để phát tín hiệu khi nhiệt độ đạt đến ngưỡng cài đặt. Khi kim chỉ thị di chuyển đến vị trí tiếp điểm, mạch điện có thể thực hiện đóng hoặc ngắt theo cấu hình, từ đó kích hoạt đèn báo, còi, relay hoặc thiết bị bảo vệ. Đây là giải pháp phù hợp khi hệ thống cần cảnh báo nhiệt cao/thấp nhưng chưa cần một bộ điều khiển PID hoàn chỉnh.

• Chức năng: Hiển thị nhiệt độ kết hợp cảnh báo theo ngưỡng.

• Tiếp điểm: NO/NC tùy cấu hình.

• Ứng dụng: Chuông báo, đèn cảnh báo, relay hoặc mạch dừng máy.

• Lưu ý: Tải lớn nên được đóng cắt thông qua relay trung gian hoặc contactor phù hợp.

Khi lựa chọn dòng này, cần kiểm tra số lượng tiếp điểm, kiểu tiếp điểm NO/NC, dòng điện cho phép và cách kết nối với relay trung gian hoặc contactor. Nếu tải phía sau có công suất lớn, không nên cho tiếp điểm của đồng hồ đóng cắt trực tiếp nếu vượt quá giới hạn của nhà sản xuất. Trong trường hợp đó, tiếp điểm chỉ nên đóng vai trò tín hiệu để kích relay hoặc thiết bị đóng cắt phù hợp.

Bảng so sánh thông số kỹ thuật giữa các dòng đồng hồ nhiệt độ

Ba nhóm thiết bị có cách sử dụng và yêu cầu lắp đặt khác nhau nên cần được đối chiếu trước khi đưa vào BOM hoặc yêu cầu báo giá. Dạng cơ phù hợp với việc quan sát tại hiện trường, dòng tiếp điểm bổ sung chức năng cảnh báo, còn bộ điều khiển điện tử hướng đến các hệ thống cần điều khiển và tích hợp tín hiệu. Bảng dưới đây giúp kỹ thuật và phòng mua hàng xác định nhanh cấu hình phù hợp với mục đích sử dụng.

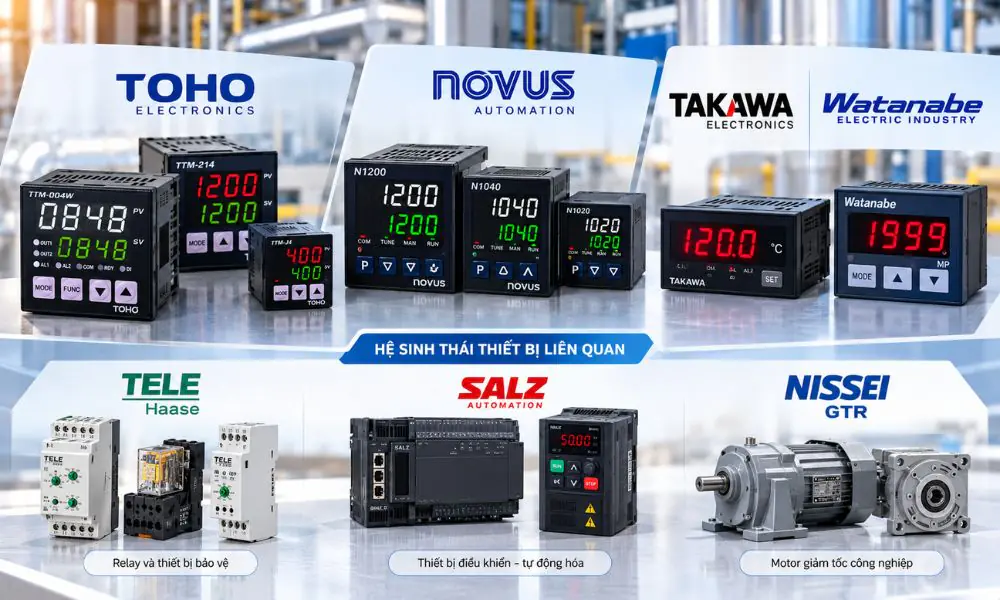

Top các thương hiệu đồng hồ nhiệt độ & thiết bị điều khiển nhiệt uy tín

Khi lựa chọn thiết bị đo nhiệt cho nhà máy, thương hiệu cần được xem xét cùng với loại cảm biến, dải đo, input/output và phương án lắp đặt. TOHO, NOVUS, TAKAWA và Watanabe phục vụ những nhóm nhu cầu khác nhau từ bộ điều khiển nhiệt độ đến hiển thị và xử lý tín hiệu. Với hệ thống đã có sẵn tủ điện hoặc PLC, việc chọn đúng chuẩn giao tiếp và cấu hình input/output giúp giảm thời gian đấu nối và xử lý sự cố.

TOHO Electronics – Bộ điều khiển nhiệt độ công nghiệp

TOHO Electronics là thương hiệu Nhật Bản có nhiều dòng bộ điều khiển nhiệt độ sử dụng trong các hệ thống gia nhiệt và máy móc công nghiệp. Nhóm TTM Series có nhiều kích thước và cấu hình, hỗ trợ các loại input cảm biến nhiệt như RTD hoặc Thermocouple tùy model. Khi lựa chọn TTM-004, TTM-J4, TTM-214 hoặc model tương ứng, cần đối chiếu đúng datasheet vì kích thước, input, output và chức năng có thể khác nhau giữa từng dòng.

Trong thực tế, kỹ thuật viên có thể gặp các yêu cầu như input Pt100 hoặc can K khi lựa chọn bộ điều khiển TOHO cho tủ điện và máy gia nhiệt. Các bộ điều khiển có thể được sử dụng trong những ứng dụng như lò nhiệt, máy đùn nhựa, máy móc gia nhiệt và thiết bị xử lý nhiệt, tùy cấu hình cụ thể. Thuật toán PID và Auto-tuning ở những model hỗ trợ có thể giúp thiết lập quá trình điều khiển ổn định hơn so với phương pháp ON/OFF đơn thuần.

TAKAWA Electronics & Watanabe Electric Industry – Giải pháp hiển thị & đo lường

TAKAWA Electronics và Watanabe Electric Industry có thể được lựa chọn cho các hệ thống cần hiển thị, chuyển đổi và xử lý tín hiệu đo lường trong công nghiệp. TAKAWA tập trung vào các giải pháp đo và điều khiển phục vụ thiết bị công nghiệp, trong khi Watanabe có thế mạnh về Digital Panel Meter, signal converter và thiết bị xử lý tín hiệu. Nhóm sản phẩm này phù hợp khi doanh nghiệp cần đưa tín hiệu từ cảm biến như Pt100 hoặc Thermocouple về tủ điện theo một chuẩn nhất định.

• TAKAWA: Giải pháp đo, hiển thị và điều khiển cho thiết bị công nghiệp.

• Watanabe: Digital Panel Meter, signal converter và thiết bị xử lý tín hiệu.

• Input: Tùy model có thể hỗ trợ RTD, Thermocouple hoặc tín hiệu Analog.

• Ứng dụng: Chuẩn hóa tín hiệu, hiển thị tại tủ điện và kết nối hệ thống điều khiển.

Đối với những hệ thống có nhiều loại tín hiệu, bộ chuyển đổi hoặc hiển thị trung gian giúp kỹ thuật dễ dàng chuẩn hóa dữ liệu trước khi đưa về PLC hoặc hệ thống giám sát. Tuy nhiên, cần kiểm tra cụ thể input, output, nguồn cấp, độ chính xác và cách ly tín hiệu của từng model trước khi lựa chọn. Điều này đặc biệt quan trọng với các tủ điện có nhiều thiết bị đo hoạt động đồng thời trong môi trường nhiễu điện.

NOVUS Automation – Bộ điều khiển & chỉ thị nhiệt thông minh

NOVUS Automation cung cấp các dòng bộ điều khiển nhiệt độ như N1020, N1040 và N1200, hướng đến các ứng dụng điều khiển nhiệt trong máy móc và dây chuyền công nghiệp. Tùy model, thiết bị hỗ trợ nhiều loại input cảm biến, trong đó có thể bao gồm Pt100 và Thermocouple can K, cùng điều khiển PID, Auto-tuning và các dạng output phục vụ gia nhiệt hoặc làm mát. Một số cấu hình còn hỗ trợ kết nối máy tính để cấu hình và giao tiếp RS485 Modbus RTU cho hệ thống giám sát.

• N1020: Bộ điều khiển nhiệt độ dạng compact cho các ứng dụng máy móc.

• N1040: Cấu hình linh hoạt cho các hệ thống điều khiển nhiệt công nghiệp.

• N1200: Bộ điều khiển nhiệt với nhiều chức năng tùy cấu hình model.

• Input: Pt100, Thermocouple và các tín hiệu khác tùy phiên bản.

• Kết nối: RS485 Modbus RTU tùy cấu hình.

Khi sử dụng NOVUS trong tủ điều khiển, kỹ thuật viên có thể lựa chọn cấu hình dựa trên loại cảm biến, số vòng điều khiển, output công suất và yêu cầu truyền thông. Auto-tuning hỗ trợ quá trình thiết lập ban đầu, nhưng thông số cuối cùng vẫn nên được kiểm tra theo đặc tính thực tế khi hệ thống có quán tính nhiệt lớn hoặc tải thay đổi. Đây là điểm cần lưu ý khi triển khai trong lò nhiệt, máy ép, máy đùn hoặc dây chuyền có quá trình gia nhiệt liên tục.

Hệ sinh thái thiết bị bảo vệ & truyền động liên quan

Trong một dây chuyền tự động hóa, bộ điều khiển nhiệt thường không hoạt động độc lập mà kết hợp với relay, thiết bị bảo vệ, PLC, biến tần hoặc motor giảm tốc. Các thiết bị thuộc hệ sinh thái như TELE Haase, SALZ Automation và NISSEI GTR có thể được xem xét ở những phần khác nhau của hệ thống tùy yêu cầu dự án. Việc kết hợp cần dựa trên sơ đồ điều khiển thực tế để đảm bảo tín hiệu giữa thiết bị đo, điều khiển và cơ cấu chấp hành tương thích.

• TELE Haase: Thiết bị relay, giám sát và bảo vệ trong hệ thống điện – tự động hóa.

• SALZ Automation: Thiết bị điều khiển và tự động hóa tùy cấu hình hệ thống.

• NISSEI GTR: Motor và hộp giảm tốc phục vụ các cơ cấu truyền động.

• Vai trò: Thiết bị bổ trợ, không thay thế chức năng đo và điều khiển nhiệt.

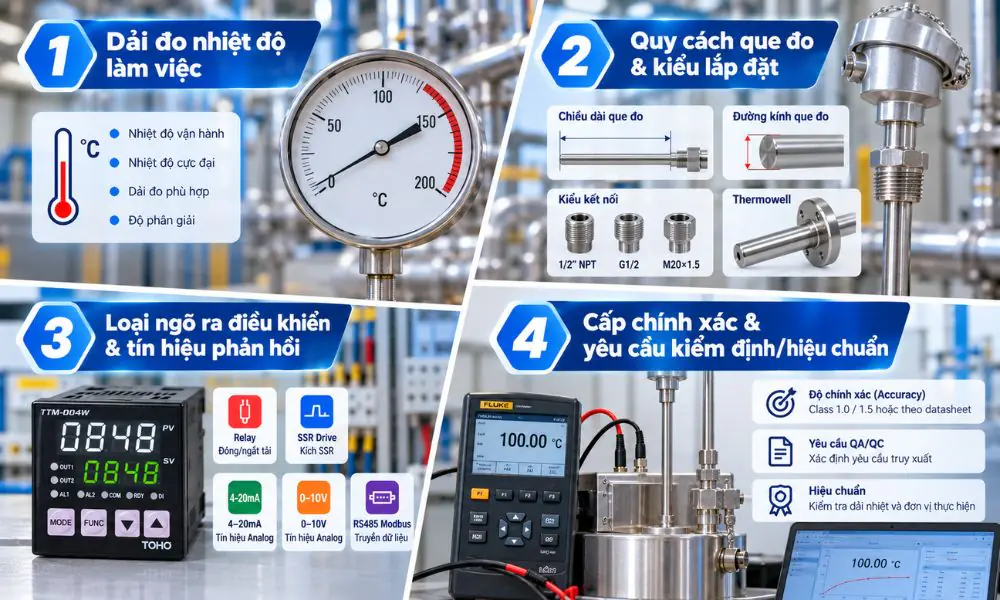

4 tiêu chí kỹ thuật then chốt khi chọn mua đồng hồ nhiệt độ cho nhà máy

Một model phù hợp không chỉ cần đúng dải nhiệt mà còn phải tương thích với vị trí lắp, cảm biến và thiết bị nhận tín hiệu. Đối với nhà máy, sai sót ở một thông số như ren kết nối, chiều dài probe hoặc loại input có thể khiến thiết bị không thể lắp đặt hoặc phải bổ sung phần cứng. Vì vậy, trước khi chốt mã hàng nên kiểm tra ít nhất bốn nhóm thông tin dưới đây.

Dải đo nhiệt độ làm việc

Dải đo cần bao phủ toàn bộ nhiệt độ vận hành thực tế và có khoảng dự phòng hợp lý cho những thời điểm nhiệt tăng bất thường. Không nên chọn thiết bị có thang đo quá sát với nhiệt độ vận hành vì có thể giảm dư địa đo trong quá trình sử dụng. Ngược lại, dải đo quá rộng cũng cần được cân nhắc nếu độ phân giải hoặc độ chính xác tại vùng nhiệt cần kiểm soát không đáp ứng yêu cầu.

• Nhiệt độ vận hành: Xác định mức nhiệt bình thường trong quá trình sản xuất.

• Nhiệt độ cực đại: Tính đến các thời điểm hệ thống tăng tải hoặc xảy ra bất thường.

• Dải đo: Bao phủ vùng vận hành và có khoảng dự phòng phù hợp.

• Độ phân giải: Kiểm tra khả năng đọc các thay đổi nhiệt nhỏ nếu ứng dụng yêu cầu.

Quy cách que đo & kiểu lắp đặt

Đối với thiết bị có stem hoặc probe, chiều dài, đường kính que đo và kiểu kết nối phải phù hợp với đường ống, bồn hoặc thiết bị cần đo. Các chuẩn ren thường gặp có thể gồm 1/2" NPT, G1/2 hoặc M20×1.5, nhưng cần sử dụng đúng chuẩn theo thiết kế cơ khí của hệ thống. Nếu sai kích thước hoặc chuẩn ren, thiết bị có thể không lắp được hoặc phải sử dụng thêm phụ kiện chuyển đổi.

• Stem length: Chiều dài phần que tiếp xúc với môi chất.

• Stem diameter: Đường kính que đo và khả năng đưa vào vị trí lắp.

• Connection: NPT, G, M hoặc chuẩn khác tùy thiết bị.

• Thermowell: Cân nhắc khi môi chất có áp suất, nhiệt độ hoặc tính ăn mòn cao.

Thermowell giúp bảo vệ phần sensing và tạo điều kiện thuận lợi hơn cho việc tháo thay thiết bị trong những cấu hình phù hợp. Khi thiết kế, cần đồng thời kiểm tra vật liệu, chiều dài nhúng, đường kính và khả năng chịu áp của thermowell. Với đường ống có dòng chảy mạnh hoặc môi chất có độ nhớt cao, việc lựa chọn vị trí và cấu hình thermowell càng cần được tính toán kỹ.

Loại ngõ ra điều khiển & tín hiệu phản hồi

Output phải tương thích với thiết bị mà bộ điều khiển trực tiếp tác động. Relay thường dùng cho tín hiệu đóng/ngắt, SSR Drive phù hợp để kích Solid State Relay, còn 4–20mA hoặc 0–10V có thể dùng để truyền tín hiệu Analog đến PLC, bộ điều khiển công suất hoặc cơ cấu chấp hành. Việc lựa chọn output cần dựa trên tải thực tế và sơ đồ điều khiển thay vì chỉ nhìn vào tên chức năng trên catalogue.

• Relay: Đóng/ngắt tải hoặc kích relay/contact.

• SSR Drive: Điều khiển Solid State Relay cho tải gia nhiệt.

• 4–20mA: Truyền tín hiệu Analog công nghiệp.

• 0–10V: Tín hiệu Analog thường gặp trong một số hệ thống điều khiển.

• RS485 Modbus: Truyền dữ liệu số đến PLC, HMI hoặc SCADA tùy model.

Với tải gia nhiệt công suất lớn, không nên cho relay của bộ điều khiển đóng cắt trực tiếp nếu dòng tải vượt giới hạn tiếp điểm. Khi đó, tín hiệu từ controller nên được đưa qua contactor, SSR hoặc bộ điều khiển công suất phù hợp để bảo vệ thiết bị. Với hệ thống có PLC/SCADA, cần kiểm tra thêm loại tín hiệu phản hồi và giao thức truyền thông nếu muốn giám sát nhiệt độ từ xa.

Cấp chính xác & yêu cầu kiểm định/hiệu chuẩn

Độ chính xác cần được lựa chọn dựa trên yêu cầu đo của từng ứng dụng, không nên mặc định một cấp chính xác cho toàn bộ hệ thống. Với đồng hồ cơ, các cấp như Class 1.0 hoặc 1.5 có thể xuất hiện tùy model và tiêu chuẩn sản phẩm; với bộ điều khiển điện tử, sai số thường được thể hiện theo tỷ lệ phần trăm hoặc điều kiện đo cụ thể trong datasheet. Vì vậy, cần đọc đúng cách nhà sản xuất công bố accuracy thay vì quy đổi giữa các loại thiết bị một cách máy móc.

• Đồng hồ cơ: Kiểm tra Class accuracy theo datasheet.

• Bộ điều khiển điện tử: Kiểm tra accuracy theo input và điều kiện đo.

• QA/QC: Xác định yêu cầu truy xuất và hồ sơ hiệu chuẩn.

• Hiệu chuẩn: Kiểm tra dải nhiệt, phương pháp và đơn vị thực hiện.

Nếu thiết bị được sử dụng trong QA/QC, phòng thí nghiệm hoặc dây chuyền có yêu cầu truy xuất đo lường, cần xác định ngay từ đầu yêu cầu hiệu chuẩn, chu kỳ kiểm tra và hồ sơ cần cung cấp. Đại Dương Group có thể hỗ trợ tư vấn phương án hiệu chuẩn và kết nối dịch vụ đo lường phù hợp với yêu cầu dự án, bao gồm các đơn vị có năng lực theo ISO/IEC 17025. Việc kiểm tra phạm vi công nhận của đơn vị hiệu chuẩn cũng cần được thực hiện theo đúng đại lượng và dải nhiệt cần hiệu chuẩn.

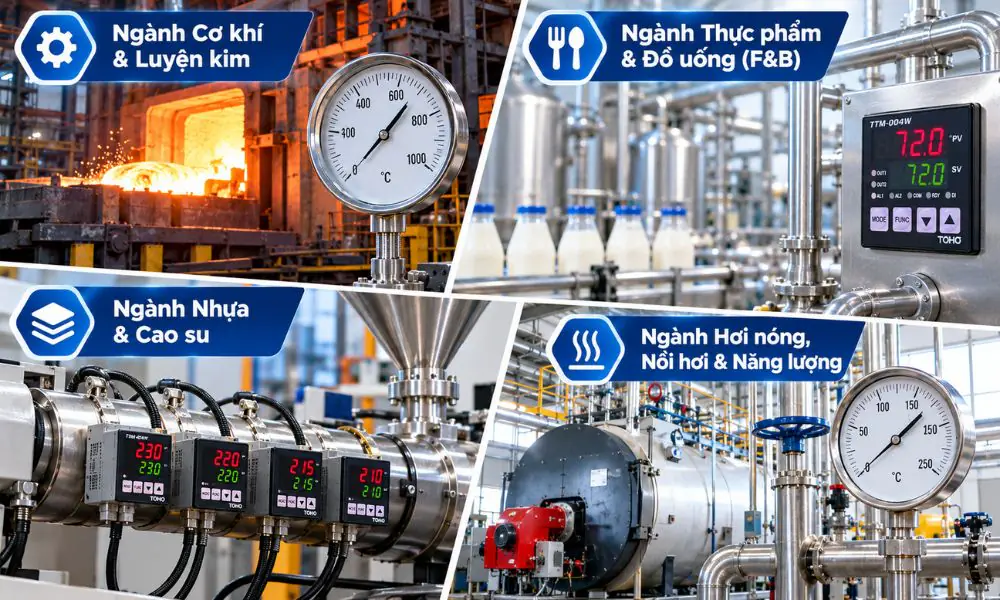

Ứng dụng thực tế của đồng hồ nhiệt độ trong các ngành sản xuất

Nhiệt độ là một trong những thông số được theo dõi thường xuyên nhất trong các dây chuyền sản xuất và hệ thống tiện ích nhà máy. Từ quá trình gia nhiệt kim loại, xử lý nhựa đến thanh trùng thực phẩm và vận hành lò hơi, mỗi ứng dụng lại yêu cầu kiểu hiển thị và phương pháp điều khiển khác nhau. Việc lựa chọn đồng hồ nên bắt đầu từ môi chất, nhiệt độ làm việc, vị trí đo và yêu cầu điều khiển thay vì chỉ dựa vào thương hiệu.

Ngành Cơ khí & Luyện kim

Trong cơ khí và luyện kim, thiết bị đo nhiệt được sử dụng tại lò nung, lò nhiệt luyện, bể gia nhiệt và máy đúc kim loại để theo dõi nhiệt độ của quá trình. Với những điểm đo cần quan sát trực tiếp, đồng hồ cơ hoặc indicator có thể được bố trí tại hiện trường để kỹ thuật viên kiểm tra nhanh. Đối với quá trình cần giữ nhiệt theo chu kỳ, bộ điều khiển điện tử nhận tín hiệu Thermocouple, đặc biệt là can K, sẽ phù hợp hơn trong nhiều ứng dụng nhiệt cao.

• Lò nung: Theo dõi nhiệt độ trong quá trình gia nhiệt vật liệu.

• Nhiệt luyện: Kiểm soát nhiệt theo từng giai đoạn của quy trình.

• Bể gia nhiệt: Giám sát nhiệt độ môi chất hoặc dung dịch.

• Máy đúc: Theo dõi nhiệt tại khu vực nấu và gia công kim loại.

Các ứng dụng như tôi, ram hoặc xử lý nhiệt thường có quán tính nhiệt lớn và yêu cầu kiểm soát theo từng giai đoạn. Khi đó, việc lựa chọn cảm biến, vị trí đặt đầu đo và thuật toán điều khiển quan trọng không kém bản thân controller. Nếu nhiệt độ được truyền về PLC hoặc SCADA, nên xác định thêm yêu cầu Analog/Modbus ngay từ giai đoạn thiết kế tủ điện.

Ngành Thực phẩm & Đồ uống (F&B)

Trong ngành F&B, nhiệt độ xuất hiện xuyên suốt các công đoạn như gia nhiệt, thanh trùng Pasteur, tiệt trùng, nấu và kiểm soát đường ống sản phẩm. Các vị trí tiếp xúc với thực phẩm hoặc môi chất vệ sinh cần được xem xét về vật liệu, kiểu kết nối và khả năng vệ sinh. Với khu vực cần kiểm soát tự động, bộ điều khiển nhiệt có thể nhận tín hiệu Pt100 hoặc Thermocouple tùy cấu hình rồi điều khiển van, heater hoặc thiết bị gia nhiệt.

• Bồn thanh trùng: Theo dõi và duy trì nhiệt độ theo quy trình.

• Đường ống sản phẩm: Kiểm soát nhiệt tại các điểm cần giám sát.

• Hệ thống gia nhiệt: Điều khiển heater theo giá trị cài đặt.

• Khu vực QA/QC: Kiểm tra, ghi nhận và truy xuất dữ liệu nhiệt độ khi cần.

Đối với đường ống sữa, bia hoặc nước giải khát, thiết kế cơ khí của đầu đo và vị trí lắp cần được xác định theo yêu cầu của hệ thống. Nếu môi trường có áp suất hoặc yêu cầu vệ sinh cao, có thể cần cấu hình thermowell hoặc kết nối chuyên dụng thay vì sử dụng một đồng hồ dạng cơ tiêu chuẩn. Hồ sơ vật liệu và khả năng truy xuất hiệu chuẩn cũng nên được xem xét nếu thiết bị nằm trong khu vực QA/QC.

Ngành Nhựa & Cao su

Trong ngành nhựa và cao su, nhiệt độ ảnh hưởng trực tiếp đến quá trình gia nhiệt, hóa dẻo, ép đùn và định hình vật liệu. Bộ điều khiển nhiệt được sử dụng để nhận tín hiệu từ cảm biến tại barrel, khuôn hoặc các vùng gia nhiệt rồi điều chỉnh heater theo giá trị cài đặt. Với máy có nhiều zone, mỗi zone thường cần một vòng điều khiển riêng để duy trì nhiệt độ ổn định trong suốt quá trình sản xuất.

• Máy đùn: Kiểm soát nhiệt độ theo từng vùng gia nhiệt.

• Khuôn: Duy trì nhiệt độ phù hợp với vật liệu và quy trình.

• Barrel: Theo dõi nhiệt độ tại các vùng gia nhiệt.

• Nhiều zone: Sử dụng nhiều vòng điều khiển độc lập khi cần.

Đặc biệt với máy đùn nhựa, nhiệt độ có thể thay đổi theo từng vùng và tải của máy nên việc lựa chọn controller cần tính đến tốc độ đáp ứng và phương pháp điều khiển. PID Auto-tuning có thể hỗ trợ quá trình cài đặt ban đầu, nhưng thông số cuối cùng vẫn nên được kiểm tra theo đặc tính thực tế của máy. Ngoài ra, cần xác định đúng loại Thermocouple hoặc Pt100 để tránh sai lệch ngay từ đầu vào của hệ thống.

Ngành Hơi nóng, Nồi hơi & Năng lượng

Trong hệ thống hơi và nồi hơi, đồng hồ nhiệt được dùng để giám sát đường ống hơi, nước cấp, két ngưng tụ và các điểm nhiệt quan trọng. Những vị trí cần quan sát tại hiện trường có thể sử dụng đồng hồ cơ, trong khi các điểm cần cảnh báo hoặc đưa dữ liệu về phòng điều khiển thường sử dụng RTD/Pt100, Thermocouple hoặc bộ điều khiển điện tử tùy cấu hình. Với môi trường nhiệt độ và áp suất cao, việc lựa chọn thermowell và vật liệu tiếp xúc cần được tính toán cùng thiết kế đường ống.

• Đường ống hơi: Giám sát nhiệt độ môi chất.

• Nước cấp lò hơi: Theo dõi nhiệt độ trước khi đưa vào hệ thống.

• Két ngưng tụ: Kiểm soát điều kiện nhiệt của môi chất.

• Điểm nhiệt quan trọng: Kết hợp cảnh báo hoặc truyền dữ liệu về phòng điều khiển.

Thiết bị đo trong hệ thống hơi cần được lựa chọn dựa trên cả nhiệt độ, áp suất và điều kiện dòng chảy tại vị trí lắp. Nếu sử dụng thermowell, cần đảm bảo cấu hình cơ khí phù hợp với đường ống và môi chất để tránh ảnh hưởng đến độ bền của thiết bị. Với hệ thống quan trọng, nên xây dựng kế hoạch kiểm tra và hiệu chuẩn định kỳ để dữ liệu nhiệt độ có khả năng truy xuất trong quá trình vận hành.

Đại Dương Group – Đối tác phân phối & phát triển thị trường đồng hồ nhiệt độ

Đại Dương Group cung cấp đồng hồ đo nhiệt độ, đồng hồ nhiệt độ điện tử và bộ điều khiển nhiệt độ từ TOHO, TAKAWA, NOVUS, Watanabe cùng các thiết bị đo lường và tự động hóa liên quan. Sản phẩm được lựa chọn dựa trên dải đo, loại cảm biến nhiệt độ Pt100/Thermocouple, kích thước lắp đặt, input/output và yêu cầu tích hợp của từng hệ thống, đồng thời hỗ trợ hồ sơ nguồn gốc, CO/CQ và hóa đơn VAT theo từng model. Với dự án cần kiểm tra thực tế, đội ngũ kỹ thuật có thể hỗ trợ tư vấn cấu hình, sơ đồ đấu nối và phương án lựa chọn thiết bị trước khi đặt hàng.

Đối với nhà máy, nhà thầu M&E, đơn vị lắp ráp tủ bảng điện và đại lý, Đại Dương Group hỗ trợ từ bước xác định model đến cấu hình tham số và phương án hiệu chuẩn theo yêu cầu. Dịch vụ có thể bao gồm kiểm tra khả năng tương thích với cảm biến hiện hữu, lựa chọn Relay/SSR/Analog/RS485 và tư vấn phương án đưa tín hiệu về PLC hoặc SCADA. Với các yêu cầu đo lường cần hồ sơ, doanh nghiệp có thể trao đổi trước về phạm vi hiệu chuẩn và đơn vị thực hiện để đảm bảo kết quả phù hợp với mục đích sử dụng.

Liên hệ tư vấn & báo giá đồng hồ nhiệt độ

Doanh nghiệp đang cần đồng hồ nhiệt độ TOHO, NOVUS, TAKAWA để lắp đường ống, máy móc, tủ điện, lò nhiệt hoặc dây chuyền sản xuất? Hãy cung cấp cho kỹ thuật dải nhiệt cần đo, loại cảm biến Pt100/can K, kích thước lắp, kiểu output và số lượng, Đại Dương Group sẽ dựa trên cấu hình thực tế để đề xuất model phù hợp thay vì báo giá theo tên gọi chung.

• Tư vấn kỹ thuật: Kiểm tra model, input/output và phương án lắp đặt.

• Demo tại nhà máy: Đánh giá khả năng tương thích với hệ thống hiện hữu.

• Báo giá dự án: Cấu hình theo số lượng và yêu cầu kỹ thuật.

• Hiệu chuẩn: Tư vấn phương án kiểm tra và hồ sơ đo lường phù hợp.
