1. Tổng quan về rơ le bảo vệ lưới điện TELE NA003.COM
Trong các hệ thống điện mặt trời hòa lưới, máy phát điện và nguồn năng lượng phân tán, việc giám sát điện áp và tần số tại điểm đấu nối đóng vai trò quan trọng đối với an toàn vận hành. Khi điện áp vượt giới hạn cho phép, tần số thay đổi bất thường hoặc xảy ra sự cố mất lưới, hệ thống cần có thiết bị bảo vệ để phát hiện và điều khiển ngắt kết nối nguồn phát, hạn chế nguy cơ ảnh hưởng đến thiết bị và lưới điện.
TELE NA003.COM là rơ le bảo vệ lưới điện và hệ thống phát điện (Grid and System Protection Relay) do TELE Haase Steuergeräte, Áo, phát triển. Thiết bị được thiết kế để giám sát liên tục các thông số điện tại điểm kết nối giữa nguồn phát và lưới điện, đồng thời cung cấp tín hiệu điều khiển contactor hoặc máy cắt khi phát hiện điều kiện vận hành không phù hợp.
Khác với rơ le giám sát điện áp thông thường, TELE NA003.COM tích hợp nhiều chức năng bảo vệ chuyên dụng như giám sát điện áp, tần số, tốc độ biến thiên tần số RoCoF và thay đổi góc pha. Phiên bản NA003.COM còn hỗ trợ truyền thông RS485 Modbus RTU, cho phép kết nối với PLC, gateway hoặc hệ thống SCADA để phục vụ giám sát và quản lý dữ liệu vận hành.
2. Chức năng giám sát và bảo vệ của TELE NA003.COM
Rơ le bảo vệ lưới điện TELE NA003.COM thực hiện đo lường và phân tích các thông số điện áp, tần số của hệ thống. Những giá trị này được so sánh với ngưỡng bảo vệ đã thiết lập. Khi thông số vượt giới hạn cho phép và đáp ứng điều kiện thời gian tác động, thiết bị sẽ chuyển trạng thái đầu ra relay để điều khiển thiết bị đóng cắt bên ngoài.
Giám sát quá áp và thấp áp (Overvoltage / Undervoltage): Thiết bị phát hiện khi điện áp lưới tăng cao hoặc giảm thấp hơn ngưỡng cài đặt. Chức năng này giúp hạn chế việc nguồn phát tiếp tục kết nối với lưới trong điều kiện điện áp bất thường, có thể ảnh hưởng đến inverter, máy phát điện và các thiết bị liên quan.
Giám sát quá tần số và thấp tần số (Overfrequency / Underfrequency): TELE NA003.COM liên tục theo dõi tần số nguồn điện và thực hiện chức năng bảo vệ khi tần số vượt giới hạn được thiết lập. Đây là yêu cầu quan trọng đối với các hệ thống phát điện vận hành song song với lưới điện.
Giám sát tốc độ biến thiên tần số (RoCoF): Chức năng Rate of Change of Frequency cho phép phát hiện sự thay đổi nhanh của tần số theo thời gian. Trong hệ thống phát điện phân tán, RoCoF có thể được sử dụng để hỗ trợ nhận biết các điều kiện bất thường liên quan đến sự cố hoặc mất lưới.
Giám sát thay đổi góc pha (Phase Shift): Thiết bị có khả năng phát hiện sự biến động góc pha theo cấu hình bảo vệ, hỗ trợ nhận biết những thay đổi đột ngột của trạng thái lưới điện.
Ngoài các chức năng trên, TELE NA003.COM hỗ trợ điều khiển tách nguồn phát khỏi lưới điện và kiểm soát điều kiện kết nối lại. Các ngưỡng bảo vệ, thời gian trễ và điều kiện vận hành cần được cài đặt theo hồ sơ thiết kế, tiêu chuẩn đấu nối và yêu cầu kỹ thuật của từng dự án.
3. Thông số kỹ thuật rơ le TELE NA003.COM-M64

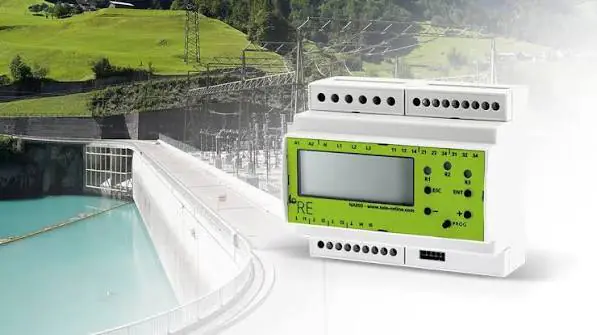

TELE NA003.COM-M64 được thiết kế cho các hệ thống điện công nghiệp và hệ thống phát điện cần giám sát điều kiện đấu nối với lưới điện. Thiết bị có màn hình LCD phục vụ theo dõi và cài đặt, các ngõ vào điều khiển, tiếp điểm relay đầu ra và giao diện truyền thông phục vụ tích hợp hệ thống.
| Thông số kỹ thuật | TELE NA003.COM-M64 |
|---|---|
| Nhà sản xuất | TELE Haase Steuergeräte – Austria |
| Loại thiết bị | Grid and System Protection Relay |
| Điện áp đo danh định | 3 × 400 VAC |
| Dải đo điện áp dây | 0–560 VAC |
| Dải đo điện áp pha | 0–325 VAC |
| Dải đo tần số | 40–65 Hz |
| Chức năng bảo vệ | Quá áp, thấp áp, quá tần số, thấp tần số, RoCoF, Phase Shift |
| Nguồn cấp | Tùy phiên bản: 24 VDC hoặc 110–230 VAC |
| Ngõ ra | 3 tiếp điểm chuyển đổi |
| Định mức tiếp điểm | 5 A / 250 VAC |
| Ngõ vào số | 5 |
| Truyền thông | RS485 – Modbus RTU |
| Màn hình hiển thị | LCD 4 dòng × 20 ký tự |
| Kiểu lắp đặt | Thanh DIN Rail |
Một ưu điểm của phiên bản NA003.COM là khả năng truyền thông Modbus RTU, hỗ trợ đọc dữ liệu và quản lý các tham số được thiết bị cho phép. Khi kết nối với PLC hoặc hệ thống SCADA, người vận hành có thể khai thác thông tin phục vụ giám sát và kiểm tra tình trạng bảo vệ mà không chỉ phụ thuộc vào tín hiệu tiếp điểm relay.
Cần lưu ý rằng TELE NA003.COM là thiết bị giám sát và điều khiển bảo vệ, không trực tiếp đóng cắt dòng điện công suất lớn. Việc tách nguồn phát khỏi lưới phải được thực hiện thông qua contactor, máy cắt hoặc cơ cấu đóng cắt phù hợp với thiết kế hệ thống. Thông số nguồn cấp, cấu hình đầu nối và phiên bản firmware cần được xác nhận theo tài liệu của model thực tế trước khi lắp đặt.
4. Ứng dụng TELE NA003.COM trong hệ thống điện mặt trời và công nghiệp

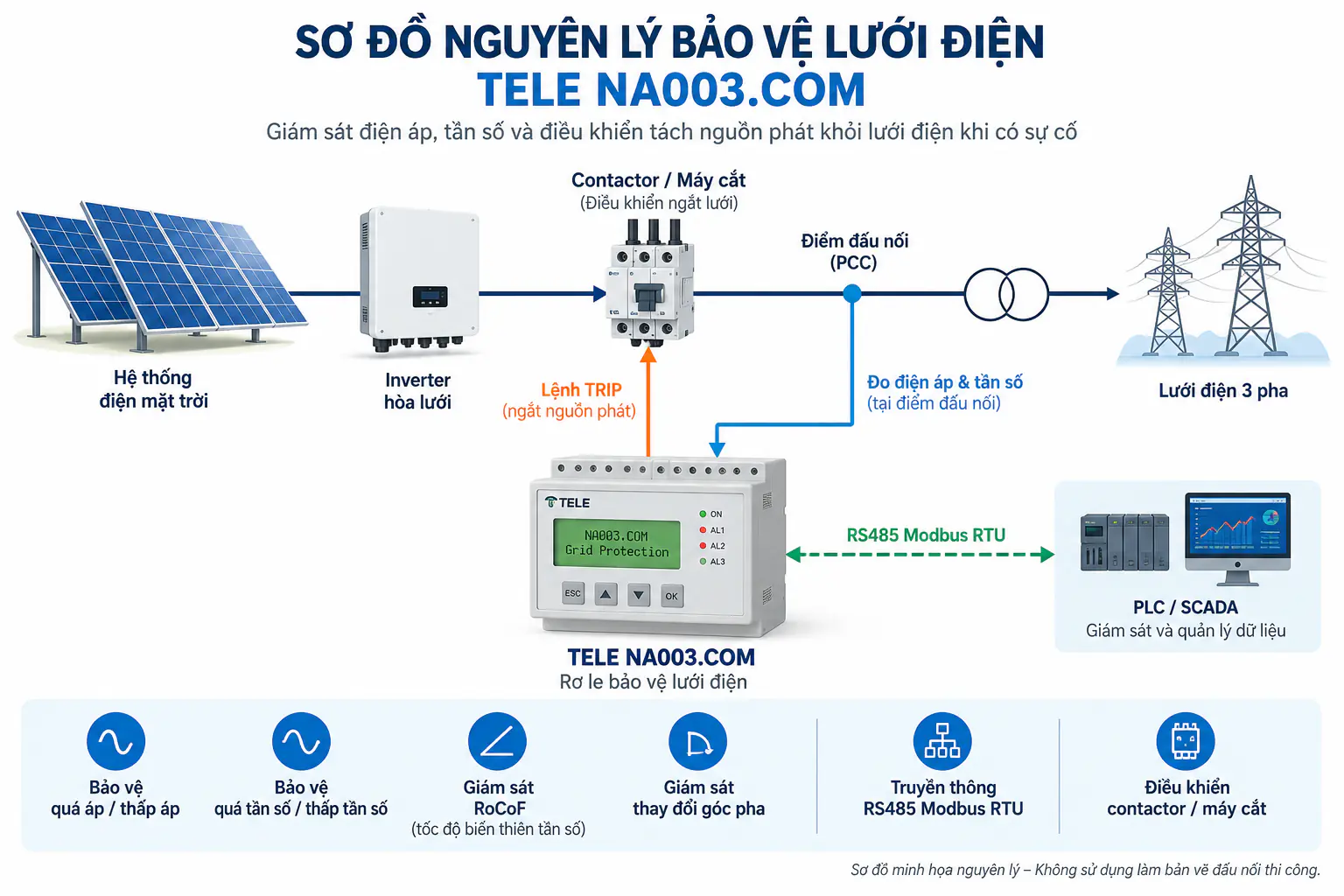

Hệ thống điện mặt trời hòa lưới: Đây là một trong những ứng dụng tiêu biểu của rơ le bảo vệ lưới điện TELE NA003.COM. Trong các nhà máy lắp đặt điện mặt trời mái nhà, thiết bị có thể được bố trí tại tủ bảo vệ điểm đấu nối để giám sát điện áp và tần số của lưới điện. Khi phát hiện điều kiện bất thường, relay phát tín hiệu điều khiển thiết bị đóng cắt nhằm tách hệ thống phát điện khỏi lưới theo cấu hình bảo vệ đã được phê duyệt.
Hệ thống máy phát điện: Đối với các máy phát vận hành song song với lưới, việc kiểm soát điện áp, tần số và điều kiện kết nối đóng vai trò quan trọng. TELE NA003.COM có thể được sử dụng để thực hiện các chức năng bảo vệ tại điểm đấu nối, phối hợp với bộ điều khiển máy phát và hệ thống đóng cắt. Thiết bị không thay thế bộ điều khiển đồng bộ hoặc chia tải chuyên dụng.
Hệ thống điện gió và lưu trữ năng lượng BESS: Các nguồn năng lượng phân tán khi kết nối với lưới điện cần được giám sát theo những yêu cầu bảo vệ tương ứng. TELE NA003.COM có thể được xem xét sử dụng tại điểm kết nối AC của hệ thống điện gió hoặc lưu trữ năng lượng có chức năng phát điện lên lưới, tùy theo cấu hình inverter, PCS và tiêu chuẩn áp dụng.
Tủ điện bảo vệ và hệ thống SCADA: Đối với nhà thầu thiết kế tủ điện, đơn vị tích hợp hệ thống và doanh nghiệp EPC, TELE NA003.COM là một lựa chọn cho các ứng dụng bảo vệ nguồn phát. Giao diện RS485 Modbus RTU cho phép tích hợp thiết bị vào hệ thống giám sát tập trung, phục vụ theo dõi dữ liệu và hỗ trợ công tác vận hành, bảo trì.
Khi lựa chọn thiết bị cho từng dự án, cần kiểm tra yêu cầu bảo vệ tại điểm đấu nối, thông số nguồn điện, thiết bị đóng cắt và các tiêu chuẩn kỹ thuật liên quan. Việc có sẵn chức năng bảo vệ hoặc bộ tham số tiêu chuẩn quốc tế không đồng nghĩa với việc thiết bị mặc nhiên được chấp thuận cho mọi dự án tại Việt Nam.
5. Phân phối rơ le bảo vệ lưới điện TELE NA003.COM tại Việt Nam
TELE Haase Steuergeräte là nhà sản xuất thiết bị giám sát, điều khiển và bảo vệ điện công nghiệp đến từ Áo. Các dòng sản phẩm của TELE được phát triển cho nhiều ứng dụng như giám sát điện áp, dòng điện, pha, điều khiển thời gian và bảo vệ hệ thống điện. Trong đó, NA003.COM là dòng rơ le bảo vệ lưới điện chuyên dụng dành cho các hệ thống nguồn phát kết nối lưới.
DAI DUONG GROUP cung cấp các sản phẩm TELE Haase tại thị trường Việt Nam, phục vụ khách hàng nhà máy, nhà thầu điện công nghiệp, đơn vị thiết kế tủ điện và doanh nghiệp tích hợp hệ thống tự động hóa. Đối với TELE NA003.COM-M64, Đại Dương hỗ trợ khách hàng tìm hiểu thông số kỹ thuật, lựa chọn cấu hình phù hợp và cung cấp báo giá theo yêu cầu dự án.
Quý khách hàng, nhà thầu EPC và đối tác quan tâm đến rơ le bảo vệ lưới điện TELE NA003.COM có thể liên hệ DAI DUONG GROUP để được tư vấn kỹ thuật và trao đổi phương án cung cấp thiết bị.
