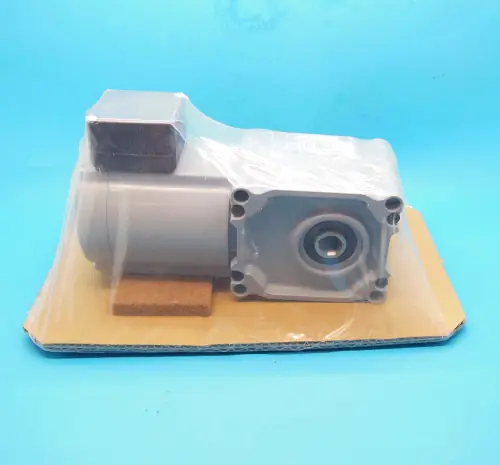

Động cơ giảm tốc NISSEI F2SM-12-100-T40T là dòng động cơ hộp số công suất nhỏ của NISSEI Corporation, Nhật Bản, được thiết kế cho các hệ thống truyền động cần tốc độ thấp và mô-men xoắn phù hợp với cơ cấu máy. Sản phẩm sử dụng nguồn điện 3 pha 200V/50Hz, công suất 40W, tỷ số truyền 1/100 và tốc độ đầu ra danh nghĩa khoảng 15 vòng/phút tại tần số 50Hz.
Với thiết kế trục rỗng đồng tâm, model F2SM-12-100-T40T phù hợp để xem xét trong các ứng dụng băng tải mini, máy đóng gói, cơ cấu cấp liệu, thiết bị lắp ráp linh kiện và những hệ thống truyền động có không gian lắp đặt hạn chế.
Tổng quan động cơ giảm tốc NISSEI F2SM-12-100-T40T
NISSEI Corporation là nhà sản xuất thiết bị truyền động công nghiệp của Nhật Bản, cung cấp các dòng động cơ giảm tốc, hộp giảm tốc và giải pháp truyền động cho máy móc sản xuất. Trong đó, dòng GTR MINI được phát triển với nhiều cấu hình công suất nhỏ, kiểu trục và tỷ số truyền khác nhau.
Model F2SM-12-100-T40T thuộc nhóm động cơ giảm tốc NISSEI GTR 40W, kết hợp động cơ điện cảm ứng ba pha với hộp giảm tốc trong một cụm truyền động. Thiết kế này giúp giảm số lượng bộ phận cần lắp ghép so với phương án sử dụng động cơ và hộp số riêng biệt.
Đặc điểm đáng chú ý của sản phẩm là kết cấu trục rỗng đồng tâm. Trục đầu ra được bố trí cùng tâm với trục động cơ, thuận tiện cho những thiết kế cần lắp trực tiếp lên trục truyền động của máy.
Đối với các dây chuyền sản xuất có kích thước nhỏ, việc sử dụng motor giảm tốc NISSEI 40W giúp đơn giản hóa bố trí cơ khí, đồng thời cung cấp tốc độ quay thấp theo yêu cầu của từng cơ cấu vận hành.
Thông số kỹ thuật F2SM-12-100-T40T
Các thông số cơ bản của sản phẩm được tổng hợp từ mã hàng và dữ liệu dòng F2 của NISSEI. Một số thông số bổ sung cần đối chiếu lại với catalogue hoặc bản vẽ đúng phiên bản có hậu tố T trước khi đưa vào hồ sơ kỹ thuật.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | NISSEI |
| Model | F2SM-12-100-T40T |
| Dòng sản phẩm | GTR MINI – F2 |
| Xuất xứ thương hiệu | Nhật Bản |
| Loại động cơ | Động cơ cảm ứng 3 pha |
| Công suất | 40W (0.04kW) |
| Điện áp | 3 pha 200V AC |
| Tần số | 50Hz |
| Tỷ số truyền | 1/100 |
| Tốc độ đầu ra danh nghĩa | 15 vòng/phút tại 50Hz |
| Kiểu trục | Trục rỗng đồng tâm |
| Kích thước trục theo mã | 12mm |
| Hộp đấu dây | Phiên bản T |
| Chế độ vận hành | S1 – liên tục |
| Cấp bảo vệ tham khảo | IP20 |
| Phanh điện từ | Không |
Theo dữ liệu của phiên bản F2SM-12-100-T40 cùng dòng, mô-men xoắn cho phép tại trục ra khoảng 16,7 N·m, tải hướng kính cho phép 980 N và tải dọc trục cho phép 245 N. Những giá trị này cần được xác nhận cho đúng model F2SM-12-100-T40T khi lựa chọn thiết bị thay thế hoặc lập hồ sơ mua hàng.
Động cơ giảm tốc 3 pha 200V NISSEI được thiết kế cho nguồn điện tương ứng với thông số trên nhãn máy. Không đấu trực tiếp động cơ 200V vào nguồn 3 pha 380V nếu chưa có giải pháp cấp điện phù hợp.
Cấu tạo và nguyên lý hoạt động
Hộp giảm tốc NISSEI F2SM-12-100-T40T sử dụng cơ cấu truyền động bánh răng để giảm tốc độ quay từ động cơ đến trục đầu ra.
Khi cấp nguồn 3 pha 200V/50Hz, động cơ tạo chuyển động quay. Chuyển động này được truyền qua các cấp bánh răng bên trong hộp giảm tốc, tạo tốc độ đầu ra thấp hơn so với tốc độ động cơ.
Với tỷ số truyền 1/100, tốc độ quay đầu ra danh nghĩa của sản phẩm khoảng 15 vòng/phút tại 50Hz. Tốc độ thực tế có thể thay đổi theo điều kiện tải và đặc tính vận hành của động cơ.
Nhờ tỷ số truyền lớn, thiết bị phù hợp với các cơ cấu yêu cầu chuyển động chậm. Tuy nhiên, khả năng kéo tải phải được đánh giá theo mô-men xoắn cho phép tại trục ra, không chỉ dựa trên tỷ số truyền.
Điểm khác biệt của dòng F2 là động cơ giảm tốc trục rỗng NISSEI, cho phép bố trí kết nối trực tiếp với trục của cơ cấu máy. Khi lắp đặt, cần kiểm tra đường kính trục, dung sai lắp ghép, phương pháp cố định và tải trọng tác dụng lên cụm hộp số.
Kết cấu vỏ nhôm giúp giảm khối lượng thiết bị. Trục đầu ra bằng thép carbon đáp ứng yêu cầu truyền mô-men trong phạm vi thông số thiết kế của nhà sản xuất.
Ứng dụng của động cơ giảm tốc NISSEI 40W
Băng tải mini và hệ thống vận chuyển linh kiện
Động cơ giảm tốc cho băng tải mini thường yêu cầu kích thước nhỏ, tốc độ ổn định và khả năng bố trí thuận tiện trong khung máy.
Với công suất 40W và tỷ số truyền 1/100, F2SM-12-100-T40T có thể được xem xét cho các băng tải vận chuyển linh kiện nhẹ, cụm cấp sản phẩm hoặc cơ cấu truyền động tốc độ thấp.
Trước khi lựa chọn, cần tính toán chiều dài băng tải, trọng lượng sản phẩm, lực ma sát, đường kính tang kéo và chu kỳ vận hành.
Máy đóng gói và thiết bị cấp liệu
Trong dây chuyền đóng gói, motor giảm tốc 40W cho máy đóng gói có thể sử dụng tại các cơ cấu quay chậm, bộ phận cấp liệu hoặc hệ thống chuyển sản phẩm giữa các công đoạn.
Tốc độ đầu ra thấp giúp thiết bị phù hợp với những vị trí không yêu cầu chuyển động nhanh. Khi cần thay đổi tốc độ, phải kiểm tra khả năng điều chỉnh và điều kiện sử dụng biến tần với động cơ cụ thể.
Dây chuyền lắp ráp điện tử
Các dây chuyền lắp ráp điện tử thường sử dụng nhiều cơ cấu truyền động nhỏ để di chuyển khay linh kiện, cấp vật tư hoặc vận hành các bộ phận phụ trợ.
Động cơ giảm tốc NISSEI cho dây chuyền lắp ráp có thể được lựa chọn theo yêu cầu về tốc độ, mô-men xoắn và kích thước lắp đặt.
Với những vị trí cần dừng chính xác hoặc định vị theo từng góc quay, kỹ sư cần đánh giá thêm hệ thống cảm biến, bộ điều khiển và phương án truyền động phù hợp.
Cơ cấu quay chậm trong máy công nghiệp
Ngoài băng tải, sản phẩm còn có thể được xem xét cho bàn xoay nhỏ, bộ cấp phôi, cơ cấu dẫn hướng và các bộ phận máy cần chuyển động quay liên tục ở tốc độ thấp.
Việc ứng dụng phải bảo đảm tải trọng và mô-men vận hành không vượt quá giới hạn cho phép của hộp giảm tốc.
Những lưu ý khi lựa chọn và lắp đặt
Khi lựa chọn động cơ giảm tốc tỷ số truyền 1/100, cần kiểm tra tốc độ đầu ra có đáp ứng yêu cầu thực tế hay không. Đối với băng tải, tốc độ tang kéo quyết định trực tiếp đến tốc độ di chuyển của dây băng.
Tiếp theo là mô-men xoắn. Nếu hệ thống có tải trọng lớn hoặc thường xuyên khởi động khi đang mang tải, cần tính thêm mô-men khởi động và hệ số tải phù hợp.
Về điện áp, F2SM-12-100-T40T sử dụng nguồn 3 pha 200V/50Hz theo thông tin model đang xem xét. Các nhà máy sử dụng nguồn 380V phải kiểm tra phương án cấp nguồn trước khi lắp đặt.
Về cơ khí, cần đối chiếu bản vẽ kích thước, đường kính trục rỗng, phương pháp cố định và khoảng trống lắp đặt. Không nên lựa chọn thiết bị thay thế chỉ dựa trên công suất 40W hoặc tỷ số truyền 1/100 vì các dòng hộp số có thể khác nhau về kích thước và tải trọng cho phép.
Đối với môi trường có bụi, nước hoặc yêu cầu vệ sinh cao, cần xác nhận cấp bảo vệ IP và điều kiện sử dụng theo catalogue của NISSEI.
Đại lý phân phối động cơ giảm tốc NISSEI tại Việt Nam
ĐẠI DƯƠNG GROUP – Đại lý phân phối NISSEI GTR tại Việt Nam, cung cấp động cơ giảm tốc phục vụ băng tải, máy đóng gói, dây chuyền lắp ráp và hệ thống tự động hóa công nghiệp.
Đối với model F2SM-12-100-T40T, khách hàng nên cung cấp mã hàng, hình ảnh nhãn động cơ hoặc bản vẽ lắp đặt để được kiểm tra đúng cấu hình trước khi đặt hàng.
Ngoài model 40W, khách hàng có thể liên hệ để được tư vấn các dòng động cơ giảm tốc NISSEI với công suất, tỷ số truyền và kiểu lắp đặt khác nhau, phù hợp với yêu cầu thực tế của từng hệ thống
