Rơ Le Thời Gian TELE E3ZM20

Giới thiệu rơ le thời gian đa chức năng TELE E3ZM20

Rơ le thời gian TELE E3ZM20 là thiết bị điều khiển thời gian thuộc dòng ENYA Series của TELE Haase Austria, được thiết kế để thực hiện các chức năng trễ đóng, trễ ngắt, tạo xung và đóng ngắt theo chu kỳ trong hệ thống điện công nghiệp. Sản phẩm sử dụng nguồn cấp rộng 12–240V AC/DC, tích hợp 7 chức năng thời gian và 2 tiếp điểm chuyển đổi, phù hợp với nhiều yêu cầu điều khiển trong tủ điện và máy móc sản xuất.

Khác với các bộ timer chỉ có một chức năng cố định, TELE E3ZM20 cho phép người sử dụng lựa chọn chế độ hoạt động và khoảng thời gian trực tiếp trên thiết bị. Nhờ đó, một model có thể đáp ứng nhiều yêu cầu điều khiển khác nhau mà không cần thay đổi chủng loại rơ le.

Đối với các nhà chế tạo máy, đơn vị lắp ráp tủ bảng điện và bộ phận bảo trì nhà máy, rơ le thời gian đa chức năng TELE E3ZM20 12–240V AC/DC là lựa chọn đáng cân nhắc khi cần một thiết bị điều khiển thời gian có nguồn cấp linh hoạt, ngõ ra tiếp điểm và khả năng lắp đặt trên thanh DIN Rail

Thông số kỹ thuật của TELE E3ZM20

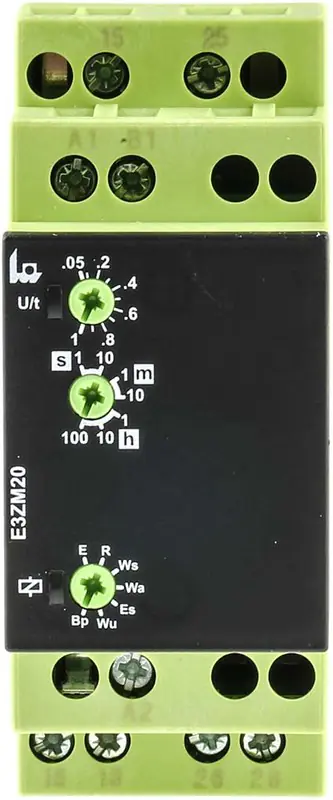

Rơ le thời gian TELE E3ZM20 được thiết kế với chiều rộng 35 mm, vỏ nhựa tự dập tắt ngọn lửa và phương thức lắp đặt trên thanh DIN Rail TS35 theo EN 60715. Thiết bị có hai đèn LED hiển thị trạng thái nguồn, quá trình đếm thời gian và trạng thái ngõ ra relay.

Các thông số kỹ thuật chính:

Một ưu điểm của relay thời gian 12–240V AC/DC là khả năng sử dụng trên nhiều hệ thống nguồn điều khiển mà không cần lựa chọn các phiên bản điện áp riêng biệt. Thiết bị cũng được trang bị tiếp điểm chuyển đổi 2CO, cho phép kết nối với contactor, relay trung gian hoặc các mạch điều khiển khác.

Với dải thời gian 0,05 giây đến 100 giờ, E3ZM20 đáp ứng được cả yêu cầu trễ ngắn và các chu trình điều khiển kéo dài nhiều giờ.

Nguyên lý hoạt động và 7 chức năng thời gian

Để hiểu nguyên lý hoạt động của rơ le thời gian TELE E3ZM20, cần phân biệt giữa nguồn nuôi thiết bị, tín hiệu kích điều khiển và trạng thái tiếp điểm ngõ ra. Tùy chức năng được chọn, relay sẽ thay đổi trạng thái ngay khi nhận tín hiệu hoặc sau khoảng thời gian đã cài đặt.

Rơ le thời gian 7 chức năng 2 tiếp điểm 8A E3ZM20 hỗ trợ các chế độ sau:

E – ON Delay (Trễ đóng): Khi được cấp nguồn, timer bắt đầu đếm thời gian. Sau khi hết thời gian cài đặt, tiếp điểm relay chuyển trạng thái và duy trì cho đến khi mất nguồn. Chức năng này thường được sử dụng để điều khiển trễ đóng contactor hoặc khởi động thiết bị theo trình tự.

R – OFF Delay (Trễ ngắt): Khi có tín hiệu điều khiển, relay tác động ngay. Sau khi tín hiệu điều khiển ngắt, thiết bị bắt đầu đếm thời gian và chỉ nhả relay khi hết thời gian cài đặt. Đây là chế độ điều khiển trễ ngắt thường gặp trong hệ thống quạt làm mát hoặc thông gió.

Ws – Single Shot Leading Edge: Relay tạo một xung có thời gian xác định khi nhận tín hiệu kích. Chức năng Single Shot phù hợp với các cơ cấu cần hoạt động trong một khoảng thời gian cố định.

Wa – Single Shot Trailing Edge: Relay tạo xung khi tín hiệu điều khiển được ngắt. Chế độ này được sử dụng trong những mạch yêu cầu kích hoạt thiết bị sau khi kết thúc tín hiệu đầu vào.

Es – ON Delay with Control Input: Thực hiện điều khiển trễ đóng thông qua tín hiệu điều khiển riêng, trong khi nguồn nuôi timer được duy trì liên tục.

Wu – Single Shot Voltage Controlled: Relay tác động ngay khi cấp nguồn và tự động nhả sau khoảng thời gian cài đặt.

Bp – Flasher Pause First: Relay thực hiện đóng/ngắt tuần hoàn, bắt đầu bằng khoảng thời gian nghỉ. Thời gian đóng và ngắt bằng nhau theo tỷ lệ 1:1.

Việc tích hợp nhiều chế độ giúp timer relay TELE đáp ứng các yêu cầu điều khiển mà trước đây có thể phải sử dụng nhiều loại timer đơn chức năng.

Ứng dụng rơ le thời gian TELE E3ZM20 trong công nghiệp

Ứng dụng rơ le thời gian trong tủ điện công nghiệp rất đa dạng, đặc biệt tại các hệ thống cần kiểm soát trình tự vận hành hoặc thời gian duy trì tín hiệu. E3ZM20 có thể được sử dụng trong tủ điện điều khiển, dây chuyền sản xuất, máy đóng gói, hệ thống băng tải và thiết bị phụ trợ.

Trong tủ điện điều khiển động cơ, chức năng ON Delay giúp tạo khoảng trễ trước khi cấp tín hiệu chạy cho contactor. Điều này hữu ích khi cần bố trí trình tự khởi động giữa nhiều thiết bị, tránh các tải cùng nhận lệnh khởi động tại một thời điểm.

Đối với hệ thống thông gió và làm mát, OFF Delay cho phép quạt tiếp tục hoạt động sau khi nhận lệnh dừng. Khoảng thời gian duy trì có thể được điều chỉnh tùy theo yêu cầu của từng hệ thống.

Trong dây chuyền đóng gói và băng tải, các chức năng tạo xung có thể được sử dụng để kích relay trung gian, van điện từ hoặc cơ cấu chấp hành thông qua mạch điều khiển phù hợp. Đây là ứng dụng phổ biến của rơ le thời gian công nghiệp trong các hệ thống tự động hóa không yêu cầu lập trình PLC cho từng tác vụ đơn giản.

Ngoài ra, chức năng Flasher có thể sử dụng cho đèn báo trạng thái, tín hiệu cảnh báo hoặc các mạch cần đóng/ngắt theo chu kỳ. Nhờ 7 chức năng tích hợp, relay thời gian đa chức năng E3ZM20 có thể phục vụ nhiều vị trí trong cùng một dây chuyền sản xuất.

Phân phối rơ le thời gian TELE E3ZM20 tại Việt Nam

Rơ le thời gian Austria TELE E3ZM20 là sản phẩm phù hợp cho các doanh nghiệp sản xuất tủ bảng điện, nhà chế tạo máy OEM, nhà thầu tự động hóa và bộ phận bảo trì thiết bị công nghiệp. Khi lựa chọn timer thay thế, cần đối chiếu chức năng thời gian, điện áp nguồn cấp, sơ đồ chân đấu nối, khả năng chịu tải của tiếp điểm và kích thước lắp đặt.

DAI DUONG GROUP cung cấp các sản phẩm TELE Haase Austria tại thị trường Việt Nam, hỗ trợ khách hàng lựa chọn thiết bị theo yêu cầu kỹ thuật và ứng dụng thực tế. Đối với nhu cầu mua rơ le thời gian TELE chính hãng tại Việt Nam, khách hàng có thể liên hệ để được tư vấn model, tài liệu kỹ thuật và báo giá.
