Cảm biến độ ẩm

Cảm biến độ ẩm giúp doanh nghiệp kiểm soát lượng hơi nước trong không khí, duy trì điều kiện môi trường ổn định và hạn chế rủi ro do RH vượt ngưỡng. Từ phòng sạch, kho dược, kho điện tử, HVAC, buồng vi khí hậu đến dây chuyền thực phẩm, bộ cảm biến nhiệt ẩm có thể đo %RH, nhiệt độ, điểm sương và truyền dữ liệu về PLC, DDC, BMS hoặc SCADA. Đại Dương Group cung cấp giải pháp từ NOVUS, TOHO, TAKAWA, hỗ trợ lựa chọn cấu hình, tín hiệu và phương án tích hợp theo yêu cầu kỹ thuật của từng hệ thống.

Cảm biến độ ẩm là gì?

Cảm biến độ ẩm (Humidity Sensor/Humidity Transmitter) là thiết bị đo lượng hơi nước trong không khí, phổ biến nhất dưới dạng độ ẩm tương đối (%RH), sau đó chuyển đổi giá trị đo thành tín hiệu điện để hiển thị, lưu trữ hoặc truyền về hệ thống điều khiển. Trong môi trường công nghiệp, humidity transmitter thường tích hợp thêm mạch xử lý để bù nhiệt độ, tuyến tính hóa và chuyển đổi tín hiệu trước khi đưa dữ liệu về thiết bị nhận. Tùy model, ngõ ra có thể là 4–20mA, 0–10V hoặc RS485 Modbus RTU, đáp ứng nhu cầu kết nối với PLC, DDC, BMS, SCADA hoặc bộ ghi dữ liệu.

Nguyên lý hoạt động của cảm biến độ ẩm

Phần tử sensing của đầu đo RH thay đổi đặc tính điện khi lượng hơi nước trong môi trường biến động, từ đó tạo ra tín hiệu tương ứng với độ ẩm. Với nguyên lý điện dung (Capacitive), vật liệu nhạy ẩm thay đổi hằng số điện môi khi hấp thụ hơi nước, làm thay đổi điện dung và được mạch điện tử chuyển thành giá trị %RH. Đây là nguyên lý phổ biến trong các transmitter công nghiệp nhờ khả năng kết hợp với mạch xử lý và tạo tín hiệu phù hợp cho hệ thống tự động hóa.

Với nguyên lý điện trở (Resistive), độ ẩm làm thay đổi điện trở của vật liệu nhạy ẩm và mạch điện tử sẽ chuyển sự thay đổi này thành giá trị đo. Sau sensing element, bộ xử lý có thể thực hiện bù nhiệt độ, tuyến tính hóa và chuyển đổi thành tín hiệu Analog hoặc Digital trước khi truyền về hệ thống. Nhờ cấu trúc này, đầu đo RH có thể hoạt động như một phần tử trong chuỗi đo hoàn chỉnh thay vì chỉ cung cấp tín hiệu thô.

Phân biệt cảm biến độ ẩm và bộ chuyển đổi độ ẩm

Sensing Element là phần tử trực tiếp phản ứng với hơi ẩm, trong khi Humidity Transmitter là thiết bị hoàn chỉnh gồm phần tử đo, mạch xử lý, nguồn cấp và ngõ ra. Vì vậy, khi lựa chọn cho hệ thống công nghiệp, cần xác định rõ doanh nghiệp cần một phần tử sensing riêng hay một transmitter có khả năng xuất tín hiệu tiêu chuẩn. TOHO có các dòng TSM-H1, TSM-H2/H3 và TSM-H4 với cấu hình khác nhau, từ bộ chuyển đổi độ ẩm đến thiết bị có sensor part và control part tách biệt.

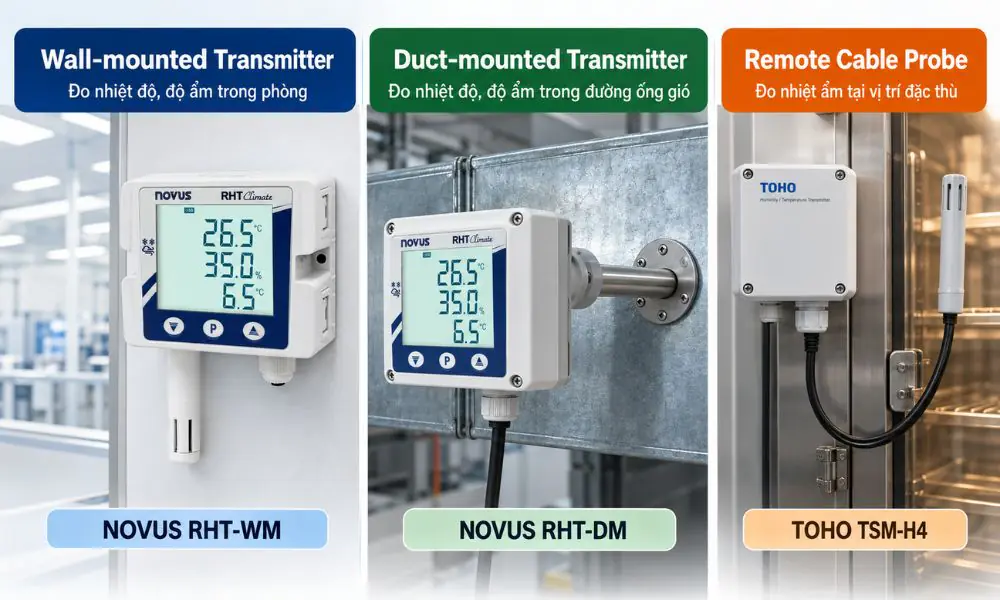

Phân loại cảm biến độ ẩm công nghiệp theo cấu tạo & lắp đặt

Kiểu lắp đặt quyết định vị trí đo, chiều dài đầu dò, khả năng bảo vệ và phương án kết nối của thiết bị trong hệ thống. Ba cấu hình phổ biến gồm Wall-mounted Transmitter, Duct-mounted Transmitter và Remote Cable Probe, tương ứng với các nhu cầu đo trong phòng, đường ống gió hoặc môi trường đặc thù. Việc xác định đúng vị trí đo ngay từ đầu giúp hạn chế sai lệch do chọn sai chiều dài probe hoặc đặt sensing element tại vị trí không đại diện.

Wall-mounted Transmitter

Wall-mounted Transmitter được thiết kế để đo nhiệt độ và RH trực tiếp trong phòng hoặc khu vực cần kiểm soát như phòng sạch, kho dược, phòng thí nghiệm và khu vực sản xuất. Thân máy được cố định trên tường, trong khi phần sensing tiếp xúc với không khí để thu thập dữ liệu môi trường và chuyển thành tín hiệu đầu ra. Tùy model, thiết bị có thể tích hợp màn hình hiển thị tại chỗ hoặc chỉ truyền dữ liệu về hệ thống điều khiển.

NOVUS RHT-WM là transmitter gắn tường có khả năng đo nhiệt độ, độ ẩm tương đối và điểm sương, sử dụng ngõ ra 4–20mA 2 dây và vỏ đạt IP65. Model này có dải RH 0–100%RH không ngưng tụ và độ chính xác RH ±3%RH tại 25°C theo thông số nhà sản xuất. Cấu hình này phù hợp với các hệ thống cần đưa dữ liệu nhiệt ẩm từ phòng hoặc khu vực sản xuất về bộ điều khiển tập trung.

Duct-mounted Transmitter

Duct-mounted Transmitter được sử dụng khi cần đo điều kiện không khí bên trong đường ống gió HVAC hoặc AHU. Phần probe được đưa vào dòng khí thông qua thành ống, trong khi thân thiết bị nằm bên ngoài để thuận tiện đấu nối và bảo trì. Cấu hình này giúp giá trị đo phản ánh trực tiếp điều kiện của luồng khí thay vì chỉ đo môi trường bên ngoài đường ống.

NOVUS RHT-DM được thiết kế cho ứng dụng duct mounting hoặc through-wall với đầu dò có tùy chọn chiều dài 150mm và 250mm. Thiết bị đo nhiệt độ, RH và dew point, sử dụng ngõ ra 4–20mA và vỏ IP65; tùy cấu hình có thể sử dụng đầu dò AISI316 hoặc PA-FV. Khi triển khai, cần xác định chiều sâu đường ống và vị trí lắp để phần sensing nằm đúng trong vùng khí cần đo.

Remote Cable Probe

Remote Cable Probe phù hợp với những vị trí mà phần control không thể hoặc không nên đặt trực tiếp trong môi trường cần đo. Đầu dò được đưa vào buồng vi khí hậu, tủ sấy hoặc khu vực có điều kiện nhiệt độ đặc thù, trong khi phần xử lý được bố trí tại vị trí thuận tiện hơn cho đấu nối và bảo trì. Cấu hình này giúp tách sensing element khỏi khu vực có điều kiện khắc nghiệt hoặc khó tiếp cận.

TOHO TSM-H4 sử dụng cấu trúc sensor part và control part tách biệt, đồng thời có tùy chọn filter cap để bảo vệ phần sensing trong những điều kiện môi trường khác nhau. Dòng này có dải đo 0–100%RH và độ chính xác danh nghĩa khoảng ±4%RH tại 25°C trong dải 20–80%RH. Với môi trường có bụi, nước ngưng tụ hoặc nhiệt độ đặc thù, cần lựa chọn đúng filter và cấu hình đầu dò theo điều kiện thực tế.

Bảng so sánh các loại cảm biến độ ẩm công nghiệp

Ba cấu hình trên phục vụ những vị trí đo khác nhau nên không nên lựa chọn chỉ dựa trên giá bán hoặc một thông số accuracy. Bảng dưới đây giúp kỹ thuật viên nhanh chóng đối chiếu cấu tạo, vị trí lắp đặt và phương án tín hiệu trước khi đi sâu vào từng model. Thông số chính xác vẫn cần được xác nhận theo datasheet của sản phẩm cụ thể.

Top thương hiệu cảm biến độ ẩm công nghiệp

Thương hiệu ảnh hưởng đến khả năng cấu hình, phụ kiện, độ ổn định và phương án tích hợp của giải pháp đo. Trong nhóm thiết bị phục vụ công nghiệp, NOVUS, TOHO và TAKAWA có thể đáp ứng các bài toán khác nhau từ transmitter nhiệt ẩm đến bộ chuyển đổi và xử lý tín hiệu. Khi lựa chọn, thương hiệu cần được xem xét đồng thời với yêu cầu về dải đo, độ chính xác, output và hệ thống điều khiển hiện hữu.

NOVUS Automation

NOVUS Automation cung cấp nhiều dòng transmitter đo nhiệt độ và RH cho công nghiệp, HVAC và môi trường kiểm soát. Nhóm RHT-WM/RHT-DM tập trung vào cấu hình gắn tường và gắn ống gió, trong khi RHT Climate hỗ trợ hiển thị, giao tiếp RS485 Modbus RTU và các phép tính psychrometric. Dòng RHT-Air sử dụng kết nối không dây, phù hợp với hệ thống cần triển khai nhiều điểm đo mà không muốn kéo dây tín hiệu đến từng vị trí.

Đối với RHT-WM/RHT-DM, thông số RH accuracy được công bố ở mức ±3%RH tại 25°C, thay vì ±1.5%RH như một số nội dung tổng hợp trên thị trường. Việc xác định chính xác model rất quan trọng vì các dòng khác nhau có thể có kiểu lắp đặt, output và phương thức cấu hình khác nhau. Khi lập cấu hình dự án, nên sử dụng đúng datasheet của model đang chào để tránh nhầm lẫn thông số giữa các dòng sản phẩm.

TOHO Electronics

TOHO Electronics có nhóm sản phẩm TSM-H1, TSM-H2/H3 và TSM-H4 phục vụ những cấu hình đo và chuyển đổi độ ẩm khác nhau. Một số model tập trung vào chức năng chuyển đổi tín hiệu, trong khi TSM-H4 có cấu trúc sensor part và control part tách biệt để phù hợp với những vị trí đo cần đầu dò riêng. Khi tích hợp vào hệ thống điều khiển hoặc ghi dữ liệu, cần kiểm tra loại output của từng model với input của thiết bị nhận.

TAKAWA & Watanabe Electric Industry

TAKAWA Electronics và Watanabe Electric Industry có thể được xem xét trong nhóm thiết bị đo lường, chuyển đổi và xử lý tín hiệu phục vụ hệ thống công nghiệp. Trong một hệ thống RH, signal converter hoặc signal isolator có thể cần thiết khi tín hiệu từ hiện trường phải truyền về PLC, DDC hoặc thiết bị giám sát với yêu cầu riêng về nguồn cấp và loại input/output. Vì vậy, thiết bị phụ trợ cần được lựa chọn đồng bộ với transmitter thay vì chỉ dựa trên thông số riêng của từng sản phẩm.

Hệ sinh thái thiết bị đo lường & tự động hóa

Một hệ thống đo RH hoàn chỉnh thường không chỉ gồm sensing element mà còn có transmitter, bộ chuyển đổi tín hiệu, PLC, DDC, BMS, SCADA hoặc data logger. Tùy kiến trúc dự án, các thiết bị tự động hóa và xử lý tín hiệu từ các hệ sinh thái khác nhau có thể được sử dụng ở những tầng khác nhau. Điều quan trọng là phải xác định rõ vai trò, chuẩn tín hiệu và khả năng tương thích của từng thiết bị trước khi xây dựng sơ đồ hệ thống.

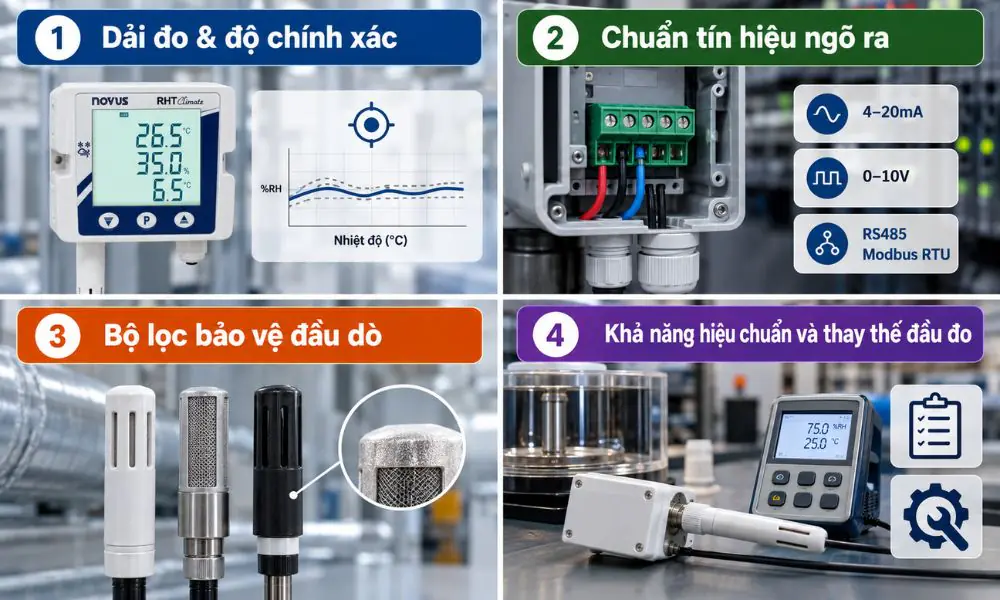

4 tiêu chí kỹ thuật khi lựa chọn cảm biến độ ẩm công nghiệp

Sau khi xác định thương hiệu và kiểu lắp đặt, cần đối chiếu thông số với điều kiện vận hành thực tế. Dải đo, độ chính xác, tín hiệu output, filter và khả năng hiệu chuẩn ảnh hưởng trực tiếp đến chất lượng dữ liệu cũng như chi phí bảo trì. Với các dự án HVAC, QA/QC, phòng sạch và sản xuất công nghiệp, những tiêu chí này nên được xác định trước khi yêu cầu báo giá.

Dải đo & độ chính xác

Không nên đánh giá accuracy chỉ bằng một con số ±%RH mà bỏ qua điều kiện nhiệt độ và phạm vi đo đi kèm. Ví dụ, NOVUS RHT-WM/RHT-DM có độ chính xác RH ±3%RH tại 25°C, trong khi TOHO TSM-H4 có độ chính xác danh nghĩa khoảng ±4%RH tại 25°C và trong dải 20–80%RH. Khi so sánh hai model, cần đặt chúng trên cùng điều kiện đo và kiểm tra đầy đủ datasheet thay vì chỉ nhìn vào một con số.

Yêu cầu accuracy cũng thay đổi theo ứng dụng và mục đích sử dụng. Phòng sạch, dược phẩm và QA/QC thường cần quan tâm thêm đến khả năng hiệu chuẩn và truy xuất kết quả, trong khi HVAC có thể ưu tiên độ ổn định và khả năng tích hợp với BMS. Đối với kho bảo quản, cần kiểm tra khả năng đáp ứng trong toàn bộ dải nhiệt độ và RH thực tế thay vì chỉ dựa vào điều kiện tiêu chuẩn của nhà sản xuất.

Chuẩn tín hiệu ngõ ra

Tín hiệu output quyết định cách transmitter kết nối với PLC, DDC, BMS hoặc SCADA. 4–20mA phổ biến trong hệ thống công nghiệp, 0–10V thường xuất hiện trong điều khiển HVAC, còn RS485 Modbus RTU phù hợp khi cần truyền dữ liệu số và kết nối nhiều thiết bị trên cùng đường truyền. Việc lựa chọn nên dựa trên input hiện hữu của hệ thống để hạn chế phát sinh thêm bộ chuyển đổi.

Ngoài loại output, cần kiểm tra nguồn cấp, số dây, khoảng cách truyền, giao thức và sơ đồ đấu nối của từng model. RHT-WM/RHT-DM sử dụng output 4–20mA dạng 2 dây, trong khi RHT Climate hỗ trợ RS485 Modbus RTU và Analog output. Nếu hệ thống đã có PLC hoặc BMS, kỹ sư nên xác định trước loại input đang sử dụng để chọn transmitter tương thích ngay từ đầu.

Bộ lọc bảo vệ đầu dò

Filter cap giúp bảo vệ sensing element trước bụi, nước ngưng tụ và các tác nhân trong môi trường có thể ảnh hưởng đến phép đo. Tùy điều kiện sử dụng, filter cần đáp ứng những yêu cầu khác nhau về vật liệu, khả năng bảo vệ và mức độ dễ thay thế. Với môi trường có bụi hoặc nguy cơ ngưng tụ, việc chọn đúng filter có thể ảnh hưởng đến độ ổn định và tuổi thọ của đầu dò.

Khi lựa chọn filter, cần kiểm tra vật liệu, khả năng thay thế, điều kiện nhiệt độ và mức độ bảo vệ mà nhà sản xuất công bố. TOHO TSM-H4 có các tùy chọn filter cap có thể thay thế để phù hợp với những điều kiện môi trường khác nhau. Không nên lựa chọn chỉ dựa trên hình dạng hoặc giá của filter mà cần xem xét toàn bộ điều kiện tại vị trí đo.

Khả năng hiệu chuẩn và thay thế đầu đo

Đặc tính của sensing element có thể thay đổi theo thời gian và điều kiện môi trường, vì vậy khả năng hiệu chuẩn là yếu tố cần xem xét trong các hệ thống yêu cầu kiểm soát đo lường. Một thiết bị đo ẩm chuyên dụng có khả năng hiệu chuẩn, điều chỉnh và thay thế đầu dò sẽ thuận tiện hơn trong quá trình bảo trì. Đây cũng là yếu tố ảnh hưởng đến chi phí sở hữu trong toàn bộ vòng đời thiết bị.

Với hệ thống QA/QC hoặc phòng sạch, nên xác định trước chu kỳ hiệu chuẩn, phương thức kiểm tra và đơn vị thực hiện. Nếu dự án yêu cầu hồ sơ có khả năng truy xuất, doanh nghiệp có thể xem xét dịch vụ từ phòng thử nghiệm hoặc hiệu chuẩn có năng lực phù hợp theo ISO/IEC 17025. Tiêu chuẩn này áp dụng cho năng lực của phòng thử nghiệm và hiệu chuẩn, không phải là chứng nhận trực tiếp cho bản thân cảm biến.

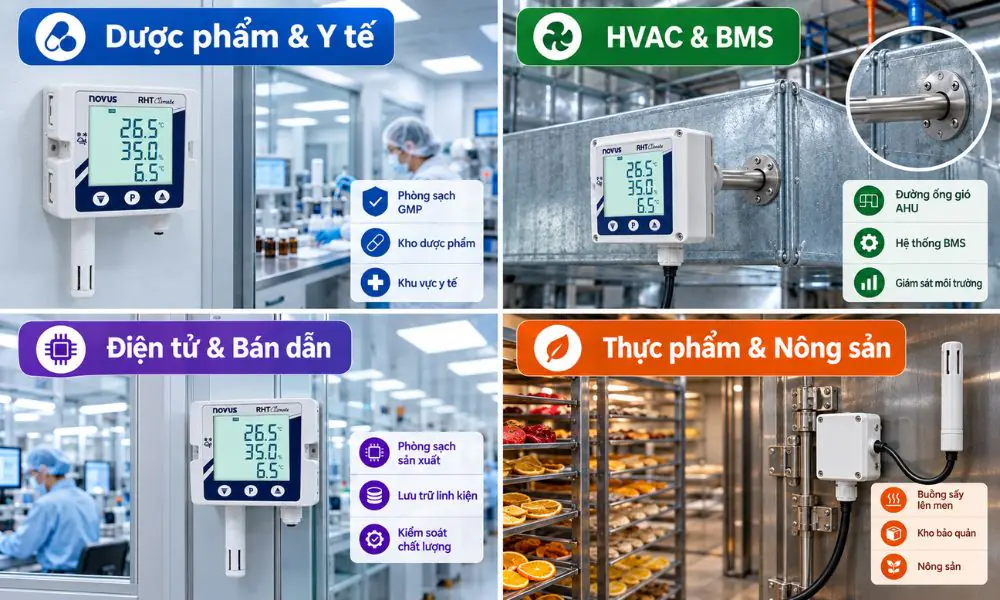

Ứng dụng thực tế của cảm biến độ ẩm theo ngành nghề

Độ ẩm ảnh hưởng đến chất lượng sản phẩm, điều kiện bảo quản và khả năng vận hành của nhiều hệ thống công nghiệp. Vì vậy, mỗi ngành sẽ có yêu cầu riêng về dải đo, accuracy, vị trí lắp đặt, output và khả năng lưu trữ dữ liệu. Việc lựa chọn đầu đo RH nên bắt đầu từ điều kiện môi trường và yêu cầu kiểm soát thực tế thay vì chỉ chọn theo thương hiệu.

Dược phẩm & Y tế

Trong lĩnh vực dược phẩm và y tế, đầu đo RH công nghiệp được sử dụng để giám sát kho bảo quản, phòng sạch, phòng pha chế và các khu vực có yêu cầu kiểm soát môi trường. Dữ liệu RH kết hợp với nhiệt độ giúp theo dõi điều kiện thực tế, phát hiện sai lệch so với giới hạn thiết lập và hỗ trợ kiểm soát chất lượng. Với hệ thống áp dụng GMP/GSP, việc lựa chọn bộ cảm biến nhiệt ẩm cần xem xét thêm độ chính xác, khả năng hiệu chuẩn, truy xuất dữ liệu và hồ sơ kỹ thuật.

Đối với phòng sạch, vị trí lắp đặt và phương pháp giám sát cần được xem xét cùng yêu cầu của ISO 14644 và quy trình kiểm soát môi trường của cơ sở. Khi đưa một hệ thống mới vào vận hành hoặc thay thế điểm đo quan trọng, doanh nghiệp có thể cần thực hiện IQ/OQ theo quy trình thẩm định của dự án để xác nhận thiết bị được lắp đặt và vận hành đúng yêu cầu. Vì vậy, hồ sơ model, tài liệu kỹ thuật, calibration và khả năng tích hợp với hệ thống giám sát nên được xác định ngay từ giai đoạn lựa chọn.

Với những ứng dụng yêu cầu kiểm soát đo lường chặt chẽ, hiệu chuẩn ISO/IEC 17025 là yếu tố nên được xem xét trong kế hoạch kiểm tra định kỳ. Doanh nghiệp cần kiểm tra đơn vị thực hiện hiệu chuẩn, phạm vi công nhận và loại hồ sơ được cung cấp thay vì hiểu ISO/IEC 17025 là chứng nhận dành trực tiếp cho sensor. Cách tiếp cận này giúp dữ liệu từ humidity transmitter có cơ sở truy xuất rõ ràng hơn khi phục vụ QA/QC, audit hoặc hồ sơ thẩm định.

HVAC & BMS

Trong HVAC và BMS, độ ẩm thường được giám sát cùng nhiệt độ để kiểm soát điều kiện không khí trong phòng, đường ống và khu vực kỹ thuật. Tín hiệu từ transmitter có thể được đưa về DDC, BMS hoặc SCADA để giám sát và kết hợp với hệ thống điều khiển quạt, van hoặc thiết bị xử lý không khí. Tùy vị trí, doanh nghiệp có thể lựa chọn dạng wall-mounted hoặc duct-mounted để đảm bảo sensing element nằm đúng khu vực cần đo.

Với AHU và đường ống gió, đầu dò dạng Duct Mount giúp phần sensing tiếp xúc trực tiếp với dòng khí cần kiểm soát. Khi lựa chọn, cần xác định kích thước đường ống, chiều sâu probe, nhiệt độ dòng khí và vị trí lắp để tránh đặt đầu đo quá gần thành ống hoặc nguồn gây nhiễu. Nếu BMS sử dụng Modbus, nên cân nhắc model có giao tiếp tương thích để giảm số lượng thiết bị chuyển đổi trung gian.

Điện tử & Bán dẫn

Trong sản xuất điện tử và bán dẫn, RH môi trường cần được kiểm soát tại các khu vực sản xuất, lưu trữ và xử lý linh kiện. Dữ liệu độ ẩm có thể được sử dụng cùng nhiệt độ để theo dõi điều kiện phòng sạch và hỗ trợ kiểm soát các yếu tố môi trường trong quá trình sản xuất. Với hệ thống cần giám sát liên tục, đầu đo cần có độ ổn định phù hợp và khả năng truyền dữ liệu về hệ thống trung tâm.

Khi lựa chọn cho nhóm ứng dụng này, cần xem xét đồng thời độ chính xác, độ ổn định, vị trí lắp và khả năng tích hợp. Nếu có nhiều điểm đo, RS485 Modbus hoặc tín hiệu Analog có thể được đưa về hệ thống điều khiển tùy kiến trúc. Vị trí lắp cũng cần được xác định dựa trên luồng khí và khu vực cần đại diện để dữ liệu thu được phản ánh đúng điều kiện thực tế.

Thực phẩm & Nông sản

Trong chế biến thực phẩm và nông sản, độ ẩm có thể ảnh hưởng đến quá trình sấy, lên men, bảo quản và lưu trữ. Việc giám sát RH liên tục giúp doanh nghiệp theo dõi biến động môi trường và phát hiện những thay đổi bất thường trong từng công đoạn. Khi kết hợp với nhiệt độ, dữ liệu có thể hỗ trợ đánh giá điều kiện vận hành và kiểm soát quá trình ổn định hơn.

Đối với buồng sấy hoặc khu vực nhiệt cao, cần đặc biệt chú ý đến giới hạn nhiệt độ của sensing element, vật liệu đầu dò và filter. Nếu phần control không phù hợp để đặt trong môi trường đo, cấu hình remote probe có thể giúp tách phần sensing khỏi mạch xử lý. Trước khi lựa chọn model, nên xác định nhiệt độ cao nhất, RH dự kiến và khoảng cách từ vị trí đo đến vị trí lắp thiết bị.

Đại Dương Group – Giải pháp đo nhiệt ẩm cho hệ thống công nghiệp

Đại Dương Group cung cấp cảm biến độ ẩm, humidity transmitter, đầu đo RH công nghiệp và bộ cảm biến nhiệt ẩm cho các hệ thống đo lường, HVAC và tự động hóa. Thiết bị được lựa chọn dựa trên dải RH, nhiệt độ môi trường, kiểu lắp đặt, loại output và yêu cầu kết nối với PLC, DDC, BMS hoặc SCADA; đồng thời hỗ trợ kiểm tra CO/CQ, hóa đơn VAT và hồ sơ kỹ thuật theo từng model. Với dự án dược phẩm, phòng sạch hoặc QA/QC, đội ngũ kỹ thuật có thể tư vấn thêm về cấu hình, hiệu chuẩn và yêu cầu hồ sơ đo lường.

Mạng lưới hỗ trợ tại Hà Nội, Đà Nẵng và TP.HCM giúp doanh nghiệp thuận tiện hơn khi triển khai thiết bị tại nhiều khu vực. Nhà thầu M&E, đơn vị tích hợp hệ thống và đại lý có thể gửi yêu cầu gồm vị trí lắp đặt, dải nhiệt độ/RH, loại tín hiệu và số lượng điểm đo để được kiểm tra cấu hình, phương án đấu nối và báo giá. Việc xác định đầy đủ các thông tin này ngay từ đầu giúp hạn chế tình trạng chọn sai output, sai kiểu probe hoặc không tương thích với hệ thống điều khiển hiện hữu.
