Bộ điều khiển nguồn

Bộ điều khiển nguồn là thiết bị giữ vai trò quan trọng trong các hệ thống gia nhiệt công nghiệp cần thay đổi công suất theo từng giai đoạn thay vì chỉ đóng/ngắt tải. Từ lò nung kim loại, lò tôi ram, buồng sấy đến máy đùn nhựa và hệ thống gia nhiệt hồng ngoại, thiết bị giúp điều chỉnh lượng điện cấp đến heater theo tín hiệu từ bộ điều khiển nhiệt độ hoặc PLC. Khi được lựa chọn đúng theo điện áp, số pha, dòng tải và phương thức điều khiển, bộ SCR/Thyristor giúp hệ thống gia nhiệt vận hành ổn định và dễ kiểm soát hơn. Đại Dương Group cung cấp các giải pháp điều khiển công suất từ TOHO Electronics, NOVUS Automation, TAKAWA Electronics và các thiết bị phụ trợ, hỗ trợ lựa chọn cấu hình theo yêu cầu thực tế của từng hệ thống.

Bộ điều khiển nguồn là gì?

Bộ điều khiển nguồn hay SCR Power Controller/Thyristor Power Regulator là thiết bị bán dẫn công suất dùng để điều chỉnh điện áp, dòng điện hoặc công suất cấp cho tải, phổ biến nhất là tải nhiệt. Trong một hệ thống gia nhiệt, thiết bị thường nằm giữa bộ điều khiển nhiệt độ và heater, nhận tín hiệu điều khiển rồi thay đổi mức công suất đưa đến tải. Cách bố trí này khác với contactor hoặc SSR chỉ thực hiện đóng/ngắt, bởi SCR Controller có thể điều chỉnh công suất theo yêu cầu của quá trình nhiệt.

Một hệ thống điển hình sẽ sử dụng cảm biến nhiệt độ để đo nhiệt độ thực tế, bộ điều khiển nhiệt độ để tính toán sai lệch và phát lệnh điều khiển, sau đó bộ điều khiển nguồn thực hiện phần công suất. Vì vậy, khi lựa chọn SCR không nên chỉ nhìn vào dòng định mức của thiết bị mà cần xem đồng thời tín hiệu từ bộ điều khiển, đặc tính heater, điện áp nguồn và phương án đấu tải. Đây cũng là lý do các thiết bị đo lường và điều khiển phía trước cần được kiểm tra đồng bộ với tầng công suất.

Nguyên lý hoạt động của bộ điều khiển nguồn

Bộ điều khiển nguồn nhận tín hiệu điều khiển từ thiết bị phía trước, phổ biến như 4–20mA, 0–10V, 1–5V hoặc các dạng tín hiệu khác tùy model. Tín hiệu này được xử lý để điều khiển các phần tử bán dẫn công suất SCR/Thyristor, từ đó thay đổi lượng điện năng cấp cho tải AC. Mức công suất đầu ra sẽ thay đổi theo tín hiệu điều khiển và phương thức điều khiển mà thiết bị được cấu hình.

Với tải AC, SCR có thể điều khiển công suất theo Phase Angle Control hoặc Zero Crossing/Burst Firing tùy thiết kế. Phase Angle thay đổi thời điểm kích trong mỗi chu kỳ điện áp để điều chỉnh điện áp hiệu dụng cấp cho tải, trong khi Zero Crossing thực hiện đóng cắt tại vùng điện áp đi qua điểm zero. Mỗi phương pháp có đặc tính riêng và cần được lựa chọn dựa trên loại heater, yêu cầu điều khiển và mức độ ổn định mà hệ thống cần đạt.

• Phase Angle Control: Điều chỉnh thời điểm kích SCR trong chu kỳ AC, cho phép thay đổi công suất liên tục.

• Zero Crossing/Burst Firing: Đóng cắt theo chu kỳ tại vùng điện áp bằng 0, thường được cân nhắc cho tải trở.

• Soft-start/Soft-up: Tăng công suất theo quá trình khởi động được kiểm soát, giúp hạn chế dòng khởi động và sốc nhiệt cho tải nếu model hỗ trợ.

Điểm quan trọng là SCR không tự quyết định nhiệt độ của hệ thống mà thực hiện theo tín hiệu điều khiển được đưa vào. Muốn kiểm soát nhiệt độ ổn định, cần có sự phối hợp giữa cảm biến, bộ điều khiển nhiệt độ, bộ điều khiển nguồn và heater. Nếu một trong các thành phần này được chọn sai tín hiệu hoặc không phù hợp với đặc tính tải, việc thay một SCR có dòng lớn hơn chưa chắc giải quyết được vấn đề của toàn hệ thống.

Bộ điều khiển nguồn SCR khác gì contactor và SSR?

Contactor, SSR và SCR Controller đều có thể xuất hiện trong tủ điện gia nhiệt nhưng đảm nhiệm những chức năng khác nhau. Contactor sử dụng tiếp điểm cơ khí để đóng/ngắt tải, SSR sử dụng linh kiện bán dẫn để thực hiện đóng/ngắt với tần suất cao, còn SCR Controller được thiết kế để điều chỉnh công suất cấp cho tải. Vì vậy, lựa chọn thiết bị cần dựa trên yêu cầu thực tế của quá trình chứ không chỉ dựa vào dòng điện.

• Contactor: Phù hợp với mạch cần đóng/ngắt tải và không yêu cầu điều chỉnh công suất liên tục.

• SSR: Phù hợp với các hệ thống cần đóng/ngắt bán dẫn thường xuyên, đặc biệt với tải gia nhiệt.

• SCR Power Controller: Phù hợp với hệ thống cần thay đổi mức công suất cấp cho heater theo tín hiệu điều khiển.

Nếu hệ thống chỉ cần bật hoặc tắt heater theo một ngưỡng nhiệt độ, contactor hoặc SSR có thể đáp ứng tùy thiết kế. Ngược lại, khi cần thay đổi công suất theo tín hiệu analog hoặc điều khiển nhiệt độ liên tục, SCR Controller thường được đưa vào tầng công suất để thực hiện chức năng này. Trong thực tế, cả SSR, contactor và SCR vẫn có thể cùng xuất hiện trong một tủ điện nếu mỗi thiết bị được giao một chức năng phù hợp.

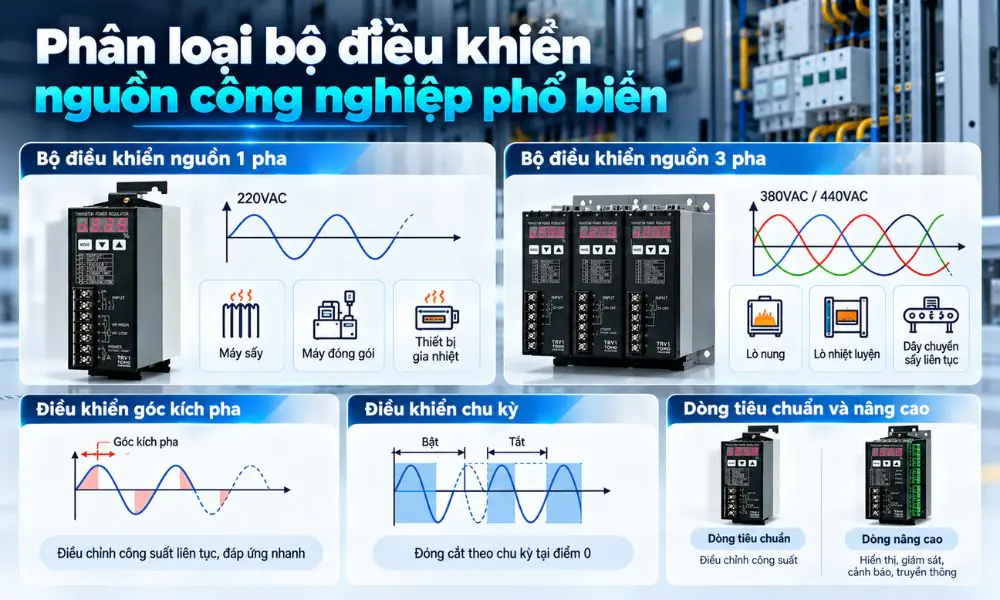

Phân loại bộ điều khiển nguồn công nghiệp phổ biến

Bộ điều khiển nguồn có thể được phân loại theo số pha, phương thức điều khiển công suất và mức độ tích hợp các chức năng giám sát. Đây là ba nhóm thông tin nên xác định trước khi đi vào lựa chọn model cụ thể, bởi cùng một công suất heater nhưng khác điện áp, số pha hoặc phương thức điều khiển sẽ dẫn đến cấu hình SCR khác nhau.

Bộ điều khiển nguồn 1 pha và 3 pha

Bộ điều khiển nguồn 1 pha thường được sử dụng cho các tải gia nhiệt dùng nguồn 220VAC với công suất nhỏ đến trung bình. Các ứng dụng có thể gặp gồm máy sấy, máy đóng gói, máy ép nhựa, thiết bị gia nhiệt và các hệ thống thử nghiệm có quy mô vừa. Khi lựa chọn, ngoài dòng định mức cần kiểm tra kiểu tải và tín hiệu điều khiển mà thiết bị phía trước cung cấp.

Bộ điều khiển nguồn 3 pha phù hợp với các hệ thống gia nhiệt công nghiệp có công suất lớn hơn, sử dụng nguồn 380VAC hoặc 440VAC tùy hệ thống. Cấu hình này thường xuất hiện trong lò nung, lò nhiệt luyện, dây chuyền sấy liên tục và hệ thống gia nhiệt nhiều vùng. Đặc biệt với tải 3 pha, kiểu đấu sao có hoặc không có trung tính và đấu tam giác cần được xác định trước để chọn đúng cấu hình thiết bị.

Điều khiển góc kích pha và điều khiển chu kỳ

Phase Angle Control điều chỉnh công suất bằng cách thay đổi thời điểm kích SCR trong từng chu kỳ AC. Phương pháp này cho phép điều chỉnh công suất liên tục và có khả năng đáp ứng nhanh, phù hợp với một số loại tải cần thay đổi công suất linh hoạt trong quá trình vận hành. Tuy nhiên, đặc tính dạng sóng và yêu cầu về nhiễu điện cần được xem xét khi thiết kế toàn bộ hệ thống.

Zero Crossing/Burst Firing thực hiện đóng cắt theo chu kỳ tại vùng điện áp bằng 0, thường được cân nhắc cho các tải trở. Phương pháp này có đặc tính khác với Phase Angle về cách cấp năng lượng cho tải, do đó không nên mặc định rằng một phương thức sẽ phù hợp cho mọi loại heater. Với các tải như đèn hồng ngoại, heater SiC, MoSi2 hoặc thanh điện trở kim loại, cần dựa trên đặc tính điện và yêu cầu công nghệ để lựa chọn.

Bộ điều khiển nguồn tiêu chuẩn và dòng có tính năng nâng cao

Các dòng tiêu chuẩn thường tập trung vào chức năng điều chỉnh công suất theo tín hiệu điều khiển từ bộ điều khiển nhiệt độ hoặc PLC. Đây là cấu hình phù hợp với những hệ thống mà phần tính toán nhiệt và logic điều khiển đã được xử lý ở thiết bị phía trước. Khi triển khai thực tế, kỹ sư chỉ cần đảm bảo tín hiệu output của bộ điều khiển tương thích với input của SCR và dòng công suất phù hợp với tải.

Ở những hệ thống cần theo dõi tình trạng heater, thiết bị có thể được bổ sung các tính năng như màn hình hiển thị, cảnh báo đứt tải, giám sát dòng, khởi động mềm hoặc truyền thông tùy model. Các tính năng này không phải lúc nào cũng cần thiết nhưng sẽ hữu ích với dây chuyền hoạt động liên tục hoặc hệ thống có yêu cầu giám sát từ PLC/SCADA. Vì vậy, nên xác định nhu cầu thực tế trước khi chọn một model có nhiều tính năng hơn mức cần thiết.

Bảng so sánh contactor, SSR và bộ điều khiển nguồn SCR

Ba giải pháp dưới đây đều có thể được sử dụng trong hệ thống gia nhiệt nhưng khác nhau về cách đóng cắt và khả năng điều chỉnh công suất. Bảng giúp kỹ sư có góc nhìn nhanh trước khi đi sâu vào cấu hình tải và lựa chọn model cụ thể.

Cần lưu ý rằng độ ổn định nhiệt của hệ thống không chỉ phụ thuộc vào SCR. Cảm biến nhiệt độ, vị trí lắp cảm biến, bộ điều khiển nhiệt độ, thuật toán PID, đặc tính heater và cấu trúc truyền nhiệt của thiết bị đều có thể ảnh hưởng đến nhiệt độ cuối cùng. Do đó, khi một hệ thống gia nhiệt dao động nhiệt quá lớn, cần kiểm tra cả vòng điều khiển thay vì chỉ thay bộ điều khiển công suất.

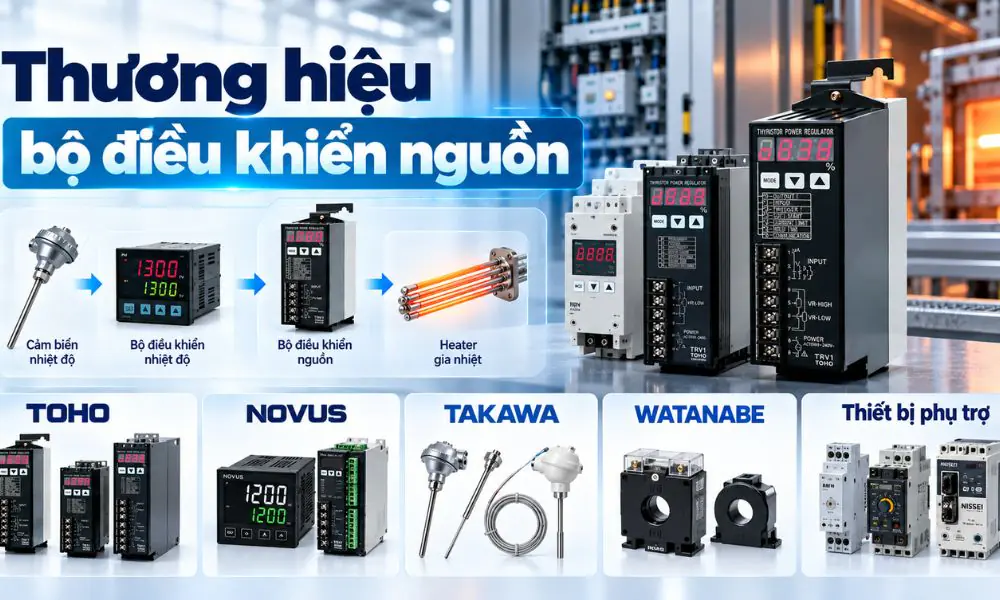

Các thương hiệu bộ điều khiển nguồn và thiết bị phụ trợ

Trong một hệ thống gia nhiệt hoàn chỉnh, bộ điều khiển nguồn chỉ là một mắt xích trong chuỗi đo lường và điều khiển. Phía trước có thể là cảm biến và bộ điều khiển nhiệt độ, trong khi phía sau là heater cùng các thiết bị bảo vệ, giám sát dòng hoặc điều khiển dây chuyền. Vì vậy, việc lựa chọn thương hiệu nên đi cùng khả năng phối hợp giữa các thiết bị trong cùng hệ thống.

TOHO Electronics

TOHO Electronics là thương hiệu Nhật Bản được sử dụng trong lĩnh vực đo lường và điều khiển công nghiệp. Với hệ thống gia nhiệt, các dòng điều khiển công suất cần được lựa chọn theo đúng series, điện áp, số pha, dòng tải và tín hiệu điều khiển của từng model. Không nên áp dụng thông số của một dòng sản phẩm cho toàn bộ series nếu chưa kiểm tra tài liệu kỹ thuật của model cụ thể.

Theo sản phẩm, các dòng THV-10, THV-30 và THV-40 được định hướng cho những nhóm ứng dụng và mức công suất khác nhau. Tùy model, thiết bị có thể có các phương thức điều khiển, tín hiệu vào và chức năng bảo vệ khác nhau, vì vậy khi lên cấu hình thực tế cần đối chiếu datasheet trước khi đặt hàng. TOHO có thể được kết hợp với bộ điều khiển nhiệt độ và cảm biến để hình thành chuỗi điều khiển cho hệ thống gia nhiệt.

NOVUS Automation

NOVUS Automation cung cấp các giải pháp tự động hóa và điều khiển công nghiệp, trong đó có các thiết bị điều khiển công suất và module bán dẫn phục vụ hệ thống gia nhiệt. Tùy model, thiết bị có thể hỗ trợ những phương thức điều khiển và chức năng giám sát khác nhau, do đó cần kiểm tra thông số I/O, dòng tải và giao tiếp trước khi lựa chọn. Với các tủ điện có PLC hoặc SCADA, khả năng kết nối và thu thập trạng thái thiết bị có thể trở thành một tiêu chí quan trọng.

Khi sử dụng NOVUS trong một hệ thống hiện hữu, cần kiểm tra toàn bộ đường tín hiệu từ cảm biến → bộ điều khiển nhiệt độ → bộ điều khiển nguồn → heater. Nếu tín hiệu output của bộ điều khiển nhiệt độ không tương thích với input của SCR, hệ thống có thể cần thêm thiết bị chuyển đổi hoặc lựa chọn model khác. Cách kiểm tra theo cả chuỗi sẽ hạn chế tình trạng từng thiết bị đều đúng thông số nhưng khi ghép hệ thống lại không tương thích.

TAKAWA Electronics và Watanabe Electric Industry

TAKAWA Electronics có thể được sử dụng trong chuỗi đo lường nhiệt với các loại cảm biến như can nhiệt K, S, R hoặc Pt100 tùy sản phẩm. Những tín hiệu đo này được đưa về bộ điều khiển nhiệt độ để xử lý trước khi phát lệnh đến tầng công suất, vì vậy việc đồng bộ loại cảm biến và ngõ vào là bước cần kiểm tra ngay từ đầu.

Watanabe Electric Industry cung cấp các thiết bị liên quan đến chuyển đổi tín hiệu và đo lường điện, có thể đóng vai trò phụ trợ trong hệ thống điều khiển công suất. Chẳng hạn, biến dòng CT có thể được sử dụng để giám sát dòng tải và đưa tín hiệu về thiết bị đo hoặc hệ thống điều khiển, giúp kỹ sư có thêm dữ liệu để theo dõi tình trạng heater trong quá trình vận hành.

Thiết bị bảo vệ và tự động hóa phụ trợ

Một bộ điều khiển nguồn công suất lớn không nên được xem như một thiết bị hoạt động độc lập. Tủ điện thực tế còn cần phương án bảo vệ, giám sát pha, đo dòng và điều khiển trình tự tùy theo yêu cầu của dây chuyền, trong đó các thiết bị phụ trợ đảm nhiệm những chức năng riêng biệt.

• TELE Haase: Có thể sử dụng cho các chức năng relay giám sát và bảo vệ tùy cấu hình.

• SALZ Automation: Có thể tham gia vào hệ thống điều khiển và tự động hóa.

• NISSEI GTR: Có thể đảm nhiệm phần truyền động cơ khí trong các hệ thống liên quan.

Việc phối hợp các thiết bị này cần dựa trên sơ đồ điện và yêu cầu công nghệ thực tế. Mục tiêu không phải là đưa càng nhiều thiết bị vào tủ càng tốt mà là xây dựng được một chuỗi đo lường – điều khiển – công suất – bảo vệ phù hợp với tải và cách vận hành của nhà máy.

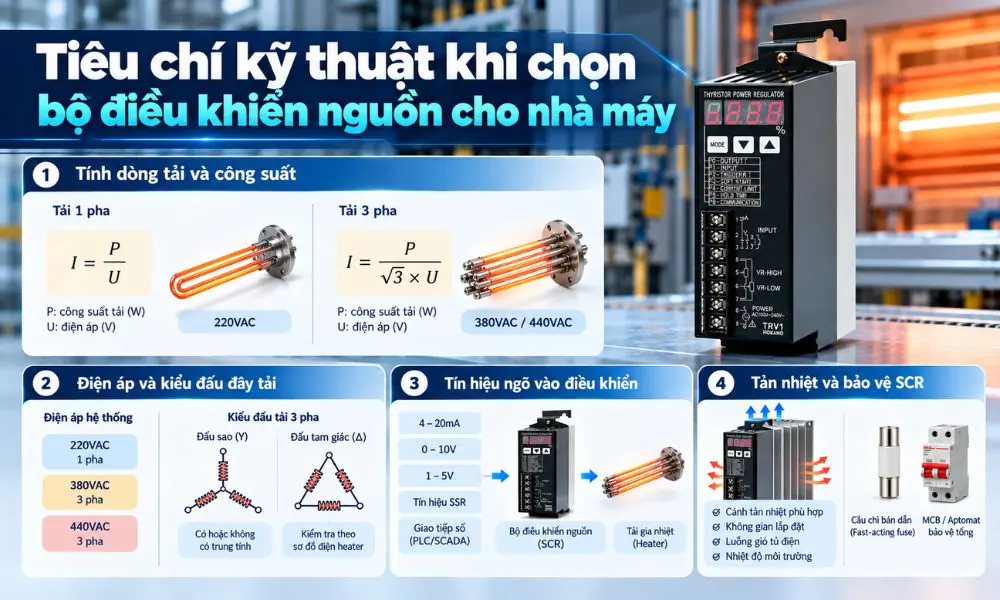

Tiêu chí kỹ thuật khi chọn bộ điều khiển nguồn cho nhà máy

Khi chọn bộ điều khiển nguồn, nên bắt đầu từ loại tải, điện áp, số pha, dòng tải và tín hiệu điều khiển thay vì chỉ nhìn vào công suất heater. Những thông tin này quyết định trực tiếp đến dòng định mức, cấu hình SCR, phương thức đấu nối và yêu cầu tản nhiệt của thiết bị.

Tính dòng tải và công suất bộ điều khiển

Với tải 1 pha, dòng tải cơ bản có thể xác định theo công thức I = P/U, trong đó P là công suất tải tính bằng Watt và U là điện áp cấp cho tải. Đây là bước đầu để xác định dòng làm việc, nhưng khi chọn thiết bị thực tế vẫn cần xem xét điều kiện vận hành, đặc tính tải và hệ số dự phòng phù hợp. Không nên lấy công suất danh định rồi chọn SCR sát đúng dòng tính toán mà bỏ qua điều kiện tản nhiệt hoặc đặc tính khởi động của tải.

Với tải 3 pha cân bằng, dòng tải cơ bản có thể tính theo I = P/(√3 × U). Sau khi có dòng tính toán, cần đối chiếu với dòng định mức của bộ điều khiển và điều kiện lắp đặt trong tủ. Với những tải có đặc tính đặc biệt như đèn hồng ngoại hoặc một số loại heater, cần xem xét thêm dòng vận hành và dòng khởi động trước khi chốt model.

Điện áp và kiểu đấu dây tải

Trước khi chọn model, cần xác định hệ thống đang sử dụng 220VAC 1 pha, 380VAC 3 pha hay 440VAC. Đồng thời phải kiểm tra tải đấu sao có trung tính, sao không trung tính hay đấu tam giác vì cấu hình tải ảnh hưởng trực tiếp đến phương án điều khiển công suất.

Một bộ điều khiển có dòng định mức phù hợp nhưng sai điện áp hoặc sai kiểu đấu tải vẫn có thể khiến hệ thống không vận hành đúng. Vì vậy, sơ đồ điện của heater nên được kiểm tra cùng datasheet của SCR trước khi đặt hàng, đặc biệt với các hệ thống 3 pha có nhiều vùng gia nhiệt.

Tín hiệu ngõ vào điều khiển

Tín hiệu điều khiển cần tương thích với thiết bị phía trước, phổ biến như 4–20mA, 0–10V, 1–5V hoặc tín hiệu SSR tùy model. Nếu hệ thống sử dụng bộ điều khiển nhiệt độ PID, cần kiểm tra loại ngõ ra của bộ điều khiển với input mà SCR yêu cầu để tránh phải bổ sung thiết bị chuyển đổi không cần thiết.

Đối với PLC hoặc SCADA, giao tiếp số có thể được cân nhắc nếu model hỗ trợ. Khi xây dựng hệ thống mới, việc thống nhất kiến trúc tín hiệu từ bộ điều khiển đến SCR và các thiết bị giám sát ngay từ đầu sẽ giúp sơ đồ điện đơn giản hơn và thuận tiện cho bảo trì sau này.

Tản nhiệt và bảo vệ SCR

SCR là linh kiện bán dẫn công suất nên phát sinh nhiệt trong quá trình hoạt động. Khi dòng tải tăng, yêu cầu về tản nhiệt cũng tăng theo, do đó cần tính đến cánh tản nhiệt, không gian lắp đặt, luồng gió và nhiệt độ bên trong tủ điện. Với các bộ điều khiển công suất lớn, đây là thông số không nên bỏ qua chỉ vì dòng định mức đã đáp ứng tải.

Ngoài tản nhiệt, mạch công suất cần có phương án bảo vệ phù hợp. Fast-acting semiconductor fuse thường được cân nhắc để bảo vệ linh kiện bán dẫn trước sự cố ngắn mạch, trong khi MCB/Aptomat vẫn đảm nhiệm các chức năng bảo vệ theo thiết kế tổng thể của mạch điện. Việc lựa chọn thiết bị bảo vệ nên dựa trên datasheet của SCR và sơ đồ điện thực tế thay vì dùng một cấu hình cố định cho mọi hệ thống.

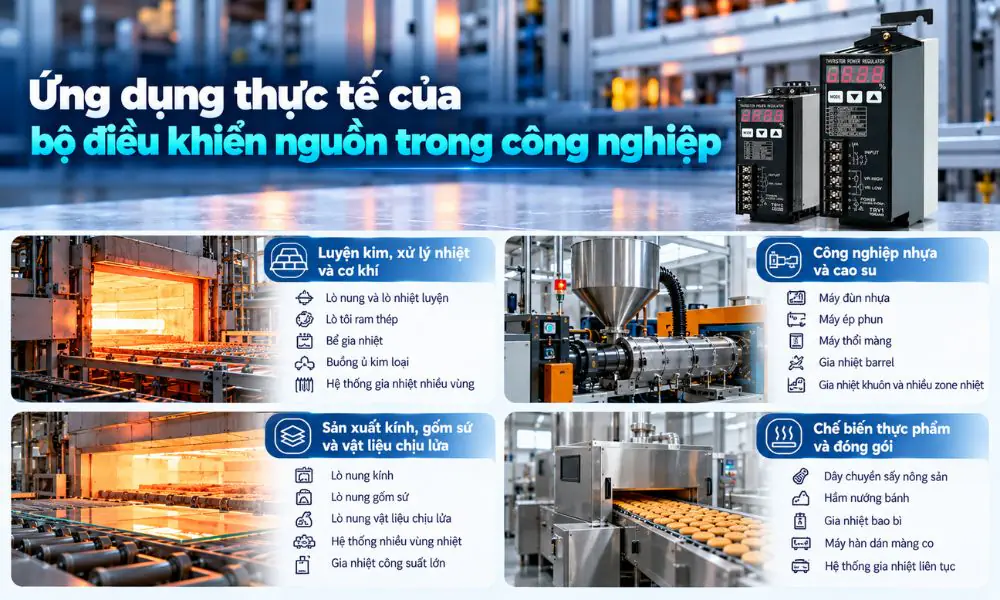

Ứng dụng thực tế của bộ điều khiển nguồn trong công nghiệp

Bộ điều khiển nguồn được sử dụng ở những hệ thống cần thay đổi công suất cấp cho tải nhiệt theo quá trình sản xuất. Từ lò nung, máy đùn đến dây chuyền sấy, thiết bị thường nằm giữa bộ điều khiển và heater, nhận tín hiệu điều khiển rồi thực hiện điều chỉnh công suất theo cấu hình đã chọn. Vì vậy, hiệu quả của SCR thể hiện rõ nhất khi nó được lựa chọn đúng theo đặc tính tải và nằm trong một vòng điều khiển được thiết kế đồng bộ.

Luyện kim, xử lý nhiệt và cơ khí

Các lò nung, lò tôi ram, buồng ủ và bể gia nhiệt thường có công suất lớn, đồng thời yêu cầu nhiệt độ được duy trì theo từng giai đoạn của quy trình. Bộ điều khiển nguồn cho phép điều chỉnh công suất đến các vùng gia nhiệt theo tín hiệu từ hệ thống điều khiển, giúp quá trình gia nhiệt không chỉ phụ thuộc vào trạng thái đóng hoặc ngắt của heater. Với dây chuyền nhiều zone, từng vùng có thể cần cấu hình công suất và phương án điều khiển riêng.

• Lò nung và lò nhiệt luyện.

• Lò tôi ram thép.

• Bể gia nhiệt.

• Buồng ủ kim loại.

• Hệ thống gia nhiệt nhiều vùng.

Trong những hệ thống này, việc phối hợp cảm biến nhiệt độ, bộ điều khiển nhiệt độ và SCR cần được tính toán đồng bộ. Nếu cảm biến đặt sai vị trí hoặc thông số điều khiển không phù hợp, việc nâng cấp bộ điều khiển công suất sẽ không tự động giải quyết được dao động nhiệt của toàn hệ thống.

Công nghiệp nhựa và cao su

Máy đùn, máy ép phun và máy thổi màng thường có nhiều vùng nhiệt cần duy trì ở các mức khác nhau. Heater tại mỗi vùng được điều khiển theo tín hiệu từ hệ thống nhiệt, trong đó SCR có thể đảm nhiệm tầng công suất để thay đổi lượng điện cấp cho từng vùng. Cấu hình này đặc biệt phù hợp với những dây chuyền cần duy trì nhiệt ổn định trong suốt quá trình sản xuất.

• Máy đùn nhựa.

• Máy ép phun.

• Máy thổi màng.

• Gia nhiệt barrel.

• Gia nhiệt khuôn và nhiều zone nhiệt.

Các hệ thống này thường kết hợp Pt100 hoặc Thermocouple với bộ điều khiển nhiệt độ và tầng công suất SCR. Do đó, khi thay thế hoặc nâng cấp thiết bị, kỹ sư nên kiểm tra đồng thời loại cảm biến, ngõ vào bộ điều khiển, ngõ ra điều khiển và dòng tải của heater thay vì chỉ thay riêng bộ công suất.

Sản xuất kính, gốm sứ và vật liệu chịu lửa

Các quy trình nung kính, gốm sứ và vật liệu chịu nhiệt thường sử dụng lò có nhiệt độ cao và yêu cầu kiểm soát công suất theo từng giai đoạn. Với lò nhiều vùng, bộ điều khiển nguồn có thể được sử dụng cho từng zone để điều chỉnh lượng điện cấp theo tín hiệu điều khiển. Cấu hình cụ thể phụ thuộc vào tổng công suất, điện áp nguồn, cách chia tải và yêu cầu của từng vùng nhiệt.

Đối với hệ thống 3 pha, cần xác định rõ công suất từng zone và cách phân phối tải trên các pha trước khi chọn thiết bị. Đây cũng là cơ sở để tính dòng, lựa chọn SCR và thiết kế phương án bảo vệ phù hợp cho tủ điện.

Chế biến thực phẩm và đóng gói

Trong ngành thực phẩm, các hệ thống sấy, nướng và gia nhiệt bao bì cần duy trì nhiệt độ tương đối ổn định để đáp ứng yêu cầu của từng công đoạn. Bộ điều khiển nguồn có thể phối hợp với bộ điều khiển nhiệt độ để thay đổi công suất heater theo nhiệt độ thực tế, thay vì chỉ bật hoặc tắt toàn bộ tải. Điều này giúp kiến trúc điều khiển phù hợp hơn với các dây chuyền cần điều chỉnh nhiệt liên tục.

Các ứng dụng thường gặp gồm dây chuyền sấy nông sản, hầm nướng bánh, hệ thống gia nhiệt và máy hàn dán màng co nhiệt. Tùy công suất và đặc tính tải, hệ thống có thể sử dụng SCR 1 pha hoặc 3 pha, đồng thời cần xem xét phương án tản nhiệt và bảo vệ phù hợp với môi trường lắp đặt.

Đại Dương Group – Giải pháp bộ điều khiển nguồn và thiết bị đo lường công nghiệp

Đại Dương Group cung cấp bộ điều khiển nguồn phục vụ các hệ thống gia nhiệt và tự động hóa công nghiệp, đồng thời hỗ trợ lựa chọn các thiết bị liên quan theo cấu trúc thực tế của dây chuyền. Thay vì tách riêng từng thiết bị, phương án có thể được xây dựng theo chuỗi cảm biến → bộ điều khiển nhiệt độ → bộ điều khiển nguồn → heater, từ đó kiểm tra được sự tương thích giữa tín hiệu đo, tín hiệu điều khiển và tầng công suất. Đây cũng là hướng phù hợp với nhà máy đang thay thế thiết bị cũ hoặc cần nâng cấp tủ điện hiện hữu.

Trong cùng hệ thống, khách hàng có thể tham khảo và liên kết sang các danh mục sản phẩm liên quan để lựa chọn đồng bộ thiết bị. Chẳng hạn, bộ điều khiển nhiệt độ đảm nhiệm phần tính toán và phát lệnh điều khiển, cảm biến nhiệt độ cung cấp tín hiệu phản hồi, trong khi đồng hồ nhiệt độ phục vụ nhu cầu hiển thị hoặc giám sát tại máy và tủ điện. Với các hệ thống cần theo dõi thêm đại lượng điện hoặc mở rộng kiến trúc điều khiển, có thể tiếp tục tham khảo thiết bị đo lường và nhóm thiết bị tự động hóa công nghiệp tương ứng.

Đối với nhà máy, nhà thầu M&E, đơn vị tích hợp hệ thống và xưởng chế tạo tủ điện, việc lựa chọn thiết bị được thực hiện dựa trên thông số tải và yêu cầu tích hợp thực tế. Các thông tin như công suất heater, điện áp, số pha, kiểu đấu tải, tín hiệu điều khiển và yêu cầu PLC/SCADA là cơ sở để xác định cấu hình phù hợp. Khi có đầy đủ dữ liệu, kỹ thuật có thể kiểm tra model, sơ đồ đấu nối và các thiết bị phụ trợ cần thiết trước khi lên phương án cung cấp.

Cần chọn bộ điều khiển nguồn SCR cho hệ thống nào?

Nếu bạn đang thay thế SCR cũ, thiết kế tủ điện mới hoặc nâng cấp hệ thống gia nhiệt, nên chuẩn bị thông số của heater và nguồn điện trước khi yêu cầu báo giá. Những thông tin này không cần quá phức tạp nhưng phải đủ để xác định đúng cấu hình, đặc biệt là điện áp, dòng tải và kiểu đấu dây. Với hệ thống hiện hữu, nếu có thêm model SCR đang sử dụng hoặc sơ đồ tủ điện thì việc đối chiếu sẽ nhanh và chính xác hơn.

• Công suất tải: Tổng công suất heater hoặc công suất từng zone.

• Nguồn điện: 1 pha/3 pha, 220VAC/380VAC/440VAC.

• Kiểu đấu tải: Sao, sao có trung tính hoặc tam giác.

• Dòng tải: Dòng định mức và đặc tính dòng khi khởi động.

• Tín hiệu điều khiển: 4–20mA, 0–10V, 1–5V, SSR hoặc tín hiệu khác.

• Phương thức điều khiển: Phase Angle hoặc Zero Cross/Burst Firing.

• Yêu cầu tích hợp: PLC, bộ điều khiển nhiệt độ, HMI, SCADA hoặc Modbus nếu có.

Bạn có thể gửi công suất heater, điện áp, số pha và tín hiệu điều khiển để Đại Dương Group kiểm tra cấu hình bộ điều khiển nguồn phù hợp. Nếu đang cần đồng bộ cả hệ thống, nên gửi thêm thông tin về cảm biến, bộ điều khiển nhiệt độ hoặc sơ đồ tủ điện hiện hữu để kỹ thuật có cơ sở kiểm tra toàn bộ chuỗi đo lường → điều khiển → công suất → tải, thay vì chỉ chọn riêng một thiết bị.
